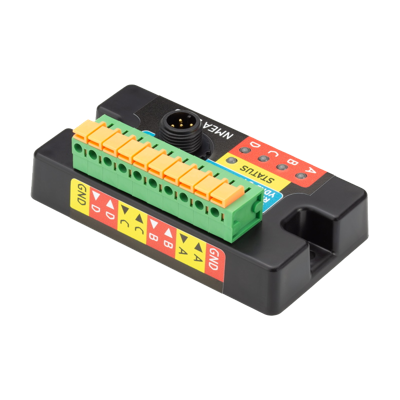

YDRI-04 är en enhet för att visualisera och övervaka elektrisk ström och spänning på upp till fyra individuella DC-kretsar anslutna till enhetens terminaler. Spänning och ström kan visas på en NMEA 2000-display för att visa status för en viss last (t.ex. navigationsljusen) och se om de är påslagna och fungerar (genom att mäta strömmen).

Ström och spänning kan användas för att konfigurera enheten att kontrollera en kanal i ett digitalt NMEA 2000 elsystem. Till exempel för att skapa ett ljud- eller ljuslarm eller att slå på eller av en annan utrustning. YDRI-04 kan också rapportera hur länge en last var på, hur ofta den slogs på eller vid en viss periodicitet - användbart fär analys om pumpar som slås på kan härledas till läckage.

Data kan visas på en modern plotter som digitala kretsar. På äldre plottrar kan lasten visas som upp till fyra batterier. Driftsindikatorn kan konfigureras för individuella lasttyper (batteri, solpanel, vindgenerator etc.), som kan visas på en Maretron-display (men inte på enklare navigationsskärmar). Men den kan i alla fall visa prestanda på de flesta skärmarna från inkommande solpaneler och vindgeneratorer (upp till 200W per kanal).

Användningsområden

• Visualisering av manuellt påslagna laster (ljus, watermaker etc.) på en display.
• Visualisering av normalt öppna eller stängda sensorer (dörrar, brandlarm etc.).
• Mätning av prestanda från en solpanel eller vindgenerator (upp till 200W per kanal).
• Övervakning av punmpar, läckage etc.
• På en hyrbåt kan den förlänga livslängden på utrustning genom att larma för låg batterispänning, eller torrkörning av pumpar eller liknande.

Egenskaper

• Enkel installation, inga externa shuntar krävs.
• +-10A (15A topp) och upp till 40V DC per kanal.
• Kompatibel med äldre plottrar (NMEA 2000 PGN 127508).
• Kompatibel med moderna plottrar med CZone-stöd.
• Kan starta ljudlarm med YDAB-01, kan kontrollera utrustning anslutna med en NMEA 2000 digital strömenhet (tex. Maretron eller Empirbus).
• Kan kombineras med webbmätare från en webbserver (tex. YDWG-02).
• Kan programmeras och firmware kan uppgraderas med CAN Log Viewer.

Även om höljet på YDRI-04 är vattentätt, är terminalerna öppna och sjövatten kan orsaka kortslutning. Placera enheten skyddad.
