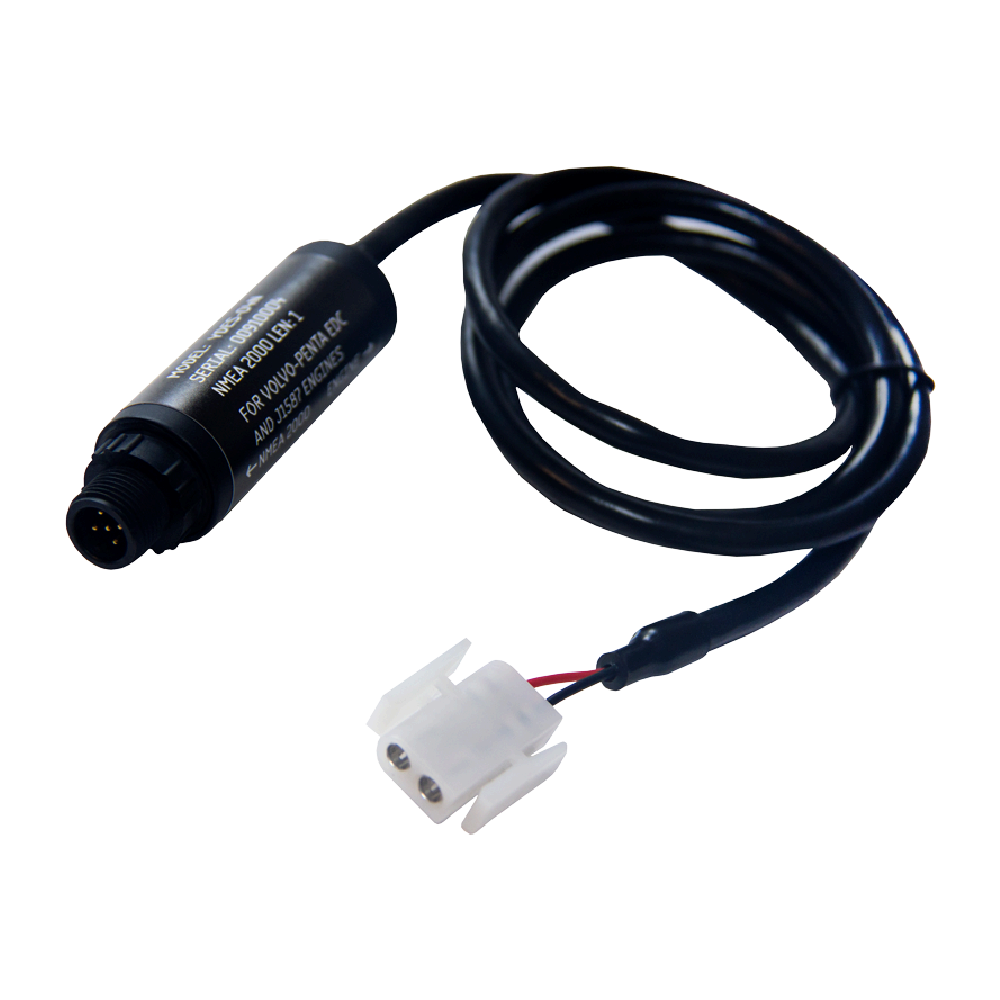

Yacht Devices YDES-04N
YACHT DEVICES YDES-04N, är en J1708 till NMEA 2000 motordata-gateway. Med den går det att se varvtal, temperaturerer, tryck, motortimmar, bränsleförbrukning och mycket mer på en plotter eller annan NMEA enhet i NMEA 2000-nätverket. YDES-04 stödjer de två protokollen som används i J1708 standardprotokollet J1587 som används av många motortillverkare samt det proprietära Volvo Penta-protokollet som anänds av motorer med EDC I, till exempel KAD 44, KAD 300, TAMD 73-75 samt EDC II (t.ex. D12C-A MP). Ett J1708-interface används för anslutning av mätare, elektroniska diplayer, diagnostikutrustning och andra motormoduler. Det här interfacet var populärt innan 2005-2007, då det snabbt ersattes av J1939-protokollet som är ett snabbare CAN-protokoll.
Om din motor stödjer både J1708 och J1939 är det bättre att välja en annan gateway YDEG-04. Den är designad för J1939, Volvo Penta EVC, MEFI4B, EgC, EDC III och EDC IV motorer. Ett enda undantaget är Volvo Penta motorer med EDV II (t.ex. Volvo Penta DC12-A MP), där CAN-bussen används för att synkronisera varvtal men inte har andra data. YDES-04 ansluts enkelt i ett ledigt diagnostikuttag. Kontakten som sitter på passar till Volvo Penta EDC diagnostikuttag (EDC I och EDC II). För andra motorer får en kontakt som passar motorn användas i stället (medföljer ej). Se tillverkarens produktsida för mer information om motorer som stödjs.
YDES-04 finns i två versioner:
- YDES-04N med NMEA 2000-kontakt
- YDES-04R med SeaTalkNG-kontakt
Användningsområden
- Duplicera eller ersätt trasiga instrument
- Övervaka motorerna på flera platser
- I kombination med en wifi-gateway kan du övervaka motorerna trådlöst på en dator, platta eller mobil
- Logga motordata och bränsleförbrukning
- Spela in motordata för service via distans
Data som kan överföras (Data som visas på en plotter beror på motorn och vilka givare som finns samt plotterns mjukvara.)
DES-04 översätter all motordata som stödjs i NMEA 2000 förutom för tilt/trim hos J1587-motorer, samt de mest viktiga data hos KAD-motorer. Se tabellen nedan. Överföring av två bräsnletankar och två batterier stödjs också. Data som kan visas på en plotter beror dess funktioner samt vilka givare som finns i motorn.
| N2K PGN | N2K Parameter Name | J1587 | KAD |
| 127488 | Engine speed (RPM) | yes | yes |
| Engine boost pressure | yes | yes | |
| Engine tilt/trim | |||
| 127489 | Engine oil pressure | yes | |
| Engine oil temperature | yes | ||
| Engine coolant temp | yes | yes | |
| Alternator potential | yes | yes | |
| Fuel rate | yes | yes | |
| Total engine hours | yes | yes | |
| Engine coolant pressure | yes | ||
| Fuel pressure | yes | ||
| Engine discrete status (alarms) | yes | ||
| Percent engine load | yes | (no) | |
| Percent engine torque | yes | ||
| 127493 | Transmission gear | yes | (yes) |
| Transm. oil pressure | yes | ||
| Transm. oil temperature | yes | ||
| Transmission status (alerts) | yes | ||
| 127498 | Rated engine speed | yes | yes |
| VIN (engine serial number) | yes | yes | |
| Software ID (model number) | yes | yes | |
| 127505 | Fuel Type | (yes) | |
| Fuel Level | yes | ||
| Tank capacity | (yes) | ||
| 127508 | Battery Potential | yes | yes |
| Battery current | yes | ||
| Battery case temperature |
OBS! YDES-04 måste ha rätt konfiguration för att fungera. En konfigurationsfil, YDES.TXT, kopieras till ett microSD-kort (ingår ej), placeras i YDES-04 och laddas då in. Texten i filen styr vilken motortyp, antal motorer, tankar mm som YDES-04 ska lyssna på och överföras till NMEA 2000. Läs i manualen hur detta görs.
