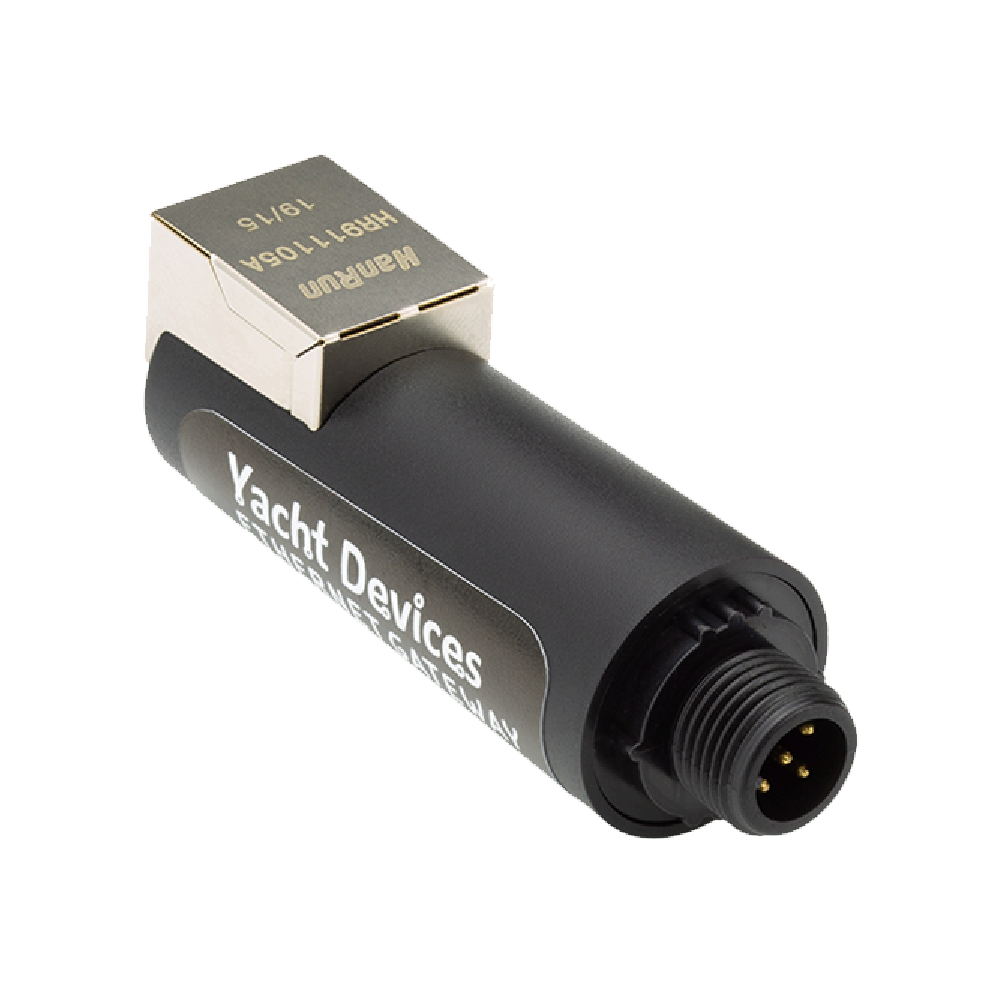

YDEN-02N är en ethernet gateway som överför data över ethernet, Garmin Marine Network, Raymarine SeaTalk HS och RayNet, Furuno NavNet eller NMEA OneNet och gör det möjligt att koppla ihop NMEA 2000-nätverk.

Enheten har en standard ethernet RJ45-kontakt för att ansluta till en router eller dator. För att ansluta till en plotter kan en särskild kabel från plottertillverkaren behöva användas.

YDEN-02 skickar NMEA 0183 och NMEA 2000 data genom TCP och/eller UDP-protokoll och har en dubbelriktad omvandlare mellan NMEA 0183 och NMEA 2000. Det gör det möjligt att se naviagationsdata inklusive AIS såväl som hantering av NMEA-produkter inklusive autopiloter från i stort sett alla marina mjukvaror som OpenCPN (NMEA 0183), Expedition 10 (NMEA 0183 eller NMEA 2000). Gatewayen har tre dataservrar (TCP/UDP) vilket gör det möjligt att skräddarsy inställningar för olika användningsområden.

YDEN-02 har en inbyggd webbserver vilket gör det möjligt att se alla data och styra elförbrukare via en vanlig webbläsare från en dator, mobil, surfplatta. Ingen internetuppkoppling eller särskilt program krävs. Har du uppkoppling till internet får du möjlighet att övervaka och styra båten från distans. Du skräddarsyr webbmätarna som du vill själv.

Bild 1. Inbyggda webbmätare (iPhone skärmdump).

Den inbyggda webbservern gör det möjligt att konfigurera enheten och uppdatera firmware. Den gör det också möjligt att se NMEA 0183 och NMEA 2000 data i en webbläsare för att felsökning. YDEN-02 spelar automatiskt in ditt spår med väder, djup och annan data i det inbyggda minnet (upp till 12 000 punkter). Detta data kan sparas som en GPX eller CSV-fil för användning av t.ex. en Garmin, Google Earth eller ett kalkyprogram.

Om YDEN-02 har tillgång till internet kan den automatiskt ladda upp data till en molntjänst. Med den är det enkelt att se dina rutter och dela din position till vänner. Läs mer om molntjänsterna: cloud.yachtd.com/

Egenskaper

• Kan konfigureras med en fast IP-adress eller få en tilldelad via DHCP.
• Fungerar med 10, 100 eller 1000 Mbps nätverk.
• Har galvanisk isolation mellan NMEA 2000 och ethernet.
• Stödjer mDNS och Bonjour protokoll för enkel upptäckt i ett nätverk.
• Strömförsörjs från NMEA 2000 (mindre än 50 mA).
• Två enheter kan brygga i hop två separata NMEA 2000-nätverk över ethernet.
• Finns i två versioner (YDEN-02N för NMEA 2000 samt YDEN-02R för SeaTalk NG).
• Levereras utan ethernetkabel.

Bild 2. Ritning på YDEN-02N och YDEN-02R
