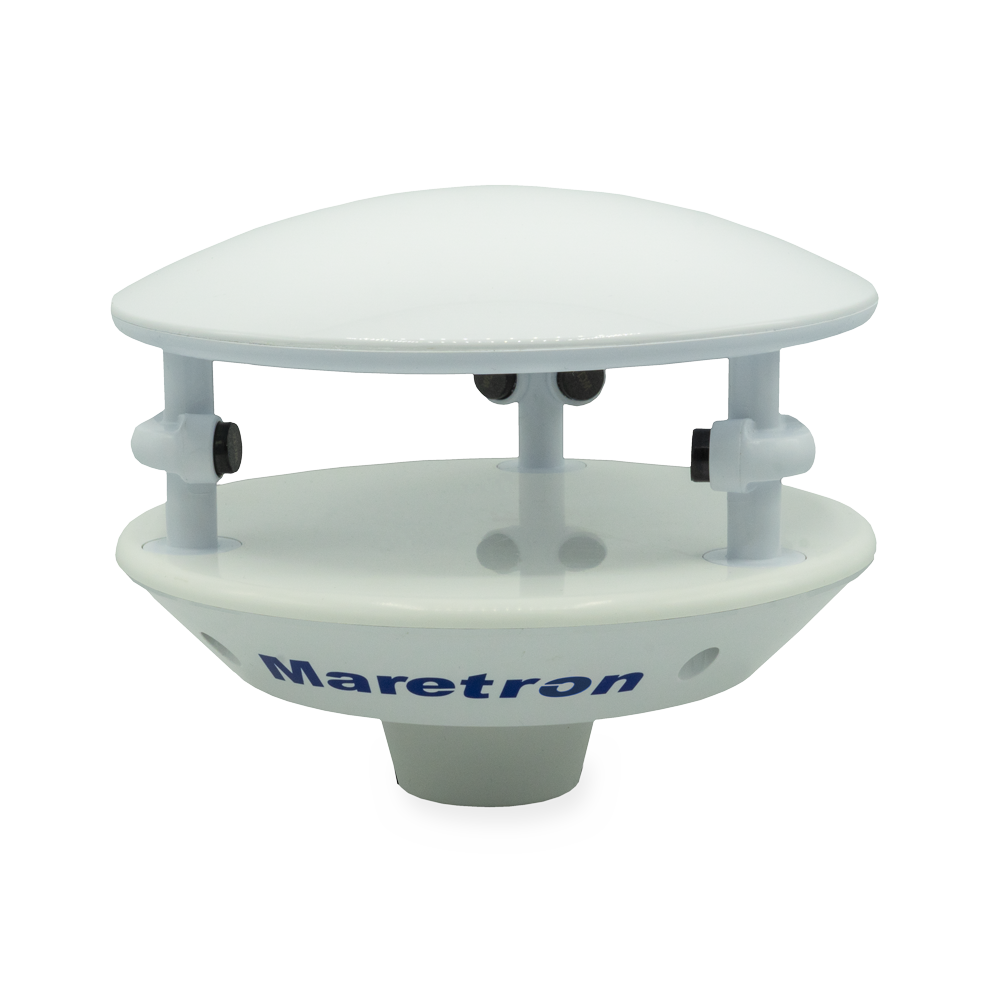

Maretron WSO200
MARETRON WSO200 är en maringraderad ultraljuds- väderstation som mäter vindhastighet, vindriktning, lufttemperatur, barometriskt tryck, relativ fuktighet, vindkylfaktor, värmeindex och daggpunkt. Vindmätningen beräknas med hjälp av sex ultraljudsgivare i en deltaformation, vilket innebär att det inte är några rörliga delar som kan slitas ut eller fastna i någon rigg. Till skillnad mot mekaniska vindsensorer och väderstationer, påverkas inte WSO200 av vanliga fenomen som förslitningar i kugghjul, salt, smuts eller fågelspillning som kan resultera i felaktiga värden.
Noggrann vindmätning fås i lutningar ända upp till 30°, vilket kan uppstå i segelbåtar eller kraftig sjö. Det här gör den nya Maretron väderstationen till en banbrytare för fritidsbåtsmarknaden.
WSO200 är NMEA 2000-certifierad. När den kombineras med en Matetron DSM- eller TSM-display eller valfri enhet som kör N2KView, är all data tillgänglig via en enkel plug- and play-upplevelse. Lägg till en Maretron djup, fart och temperaturgivare (DST110), en Maretron GPS-mottagare (GPS200) och en Maretron kompass (SSC300) för att få sann vindriktning och fart relativt mot båten eller mot land.
WSO200 har en vanlig 1"-14 standard gänga och är vattentät enligt IP67.
WSO200 blev utsedd till bästa nya produkt av branschorganisationen NMEA i oktober 2022.
Specifikationer
|
PARAMETER |
VALUE |
COMMENT |
||
|
Wind Speed Range |
0 to 99 knots (1 to 185 kph) |
|||
|
Wind Speed Resolution |
0.1 knot (0.19 kph) |
|||
|
Wind Speed Accuracy |
+/-10% or 1 knot (1.9kph) |
Tilt 0° (operates to 30° tilt) |
||
|
Wind Direction Accuracy |
±5° |
Tilt 0° (operates to 30° tilt) |
||
|
Temperature Range |
-25° to 55° C |
|||
|
Temperature Resolution |
0.18°F (0.1°C) |
|||
|
Temperature Accuracy |
±1.8°F (1°C) |
|||
|
Relative Humidity Range |
0-99% RH |
|||
|
Relative Humidity Resolution |
1% RH |
|||
|
Relative Humidity Accuracy |
±4%RH |
|||
|
Barometric Pressure Range |
26 to 32” HG (880 to 1080 mb) |
|||
|
Barometric Pressure Resolution |
0.03” HG (1 mb) |
|||
|
Barometric Pressure Accuracy |
±0.09” HG (±3 mb) |
NMEA 2000 parameter group numbers (PGN)
|
PARAMETER |
PGN# |
PGN NAME |
DEFAULT RATE |
|||
|
Periodic Data PGNs |
130306 |
Wind Data |
10 Times/Second |
|||
|
130310 |
Environmental Parameters |
10 Times/Second |
||||
|
130311 |
Environmental Parameters |
2 Times/Second |
||||
|
130312 |
Temperature |
2 Times/Second |
||||
|
130313 |
Humidity |
2 Times/Second |
||||
|
130314 |
Actual Pressure |
2 Times/Second |
||||
|
Response to Requested PGNs |
126464 |
PGN List (Transmit and Receive) |
N/A |
|||
|
126996 |
Product Information |
N/A |
||||
|
126998 |
Configuration Information |
N/A |
||||
|
Protocol PGNs |
059392 |
ISO Acknowledge |
N/A |
|||
|
059904 |
ISO Request |
N/A |
||||
|
060416 |
ISO Transport Protocol, Connection Management |
N/A |
||||
|
060160 |
ISO Transport Protocol, Data Transfer |
N/A |
||||
|
060928 |
ISO Address Claim |
N/A |
||||
|
065240 |
ISO Address Command |
N/A |
||||
|
126208 |
NMEA Complex Request/Command/Ack. |
N/A |
||||
|
Maretron Proprietary PGNs |
126720 |
Device Configuration Information |
N/A |
Electrical
|
PARAMETER |
VALUE |
COMMENT |
||
|
Operating Voltage |
9 to 32 Volts |
DC Voltage |
||
|
Power Consumption |
<50mA |
Average Current Drain |
||
|
Load Equivalence Number (LEN) |
1 |
NMEA 2000® Spec. (1LEN = 50mA) |
||
|
Reverse Battery Protection |
Yes |
Indefinitely |
||
|
Load Dump Protection |
Yes |
Energy Rated per SAE J1113 |
Mechanical
|
PARAMETER |
VALUE |
COMMENT |
||
|
Size |
5.91” Dia. x 4.85” Tall (150mm Dia. x 123.2mm Tall) |
Including Mounting Bracket |
||
|
Weight |
10 oz. (283g) |
Including Mounting Bracket |
||
|
Mounting |
Pole |
Fits 1"-14 TPI Standard Marine Mount |
Environmental
|
PARAMETER |
VALUE |
|
|
IEC 60945 Classification Degree of Protection |
Exposed |
|
|
IP67 |
||
|
Operating Temperature |
-25°C to 55°C |
|
|
Storage Temperature |
-40°C to 70°C |
|
|
Relative Humidity |
93%RH @40° per IEC60945-8.2 |
|
|
Vibration |
2-13.2Hz @ ±1mm, 13.2-100Hz @ 7m/s2 per IEC 60945-8 |
|
|
Rain and Spray |
12.5mm Nozzle @ 100liters/min from 3m for 30min per IEC 60945-8.8 |
|
|
Solar Radiation |
Ultraviolet B, A, Visible, and Infrared per IEC 60945-8.10 |
|
|
Corrosion (Salt Mist) |
4 times 7 days @ 40°C, 95%RH after 2 hour Salt Spray Per IEC 60945-8.12 |
|
|
Thermal Shock |
10 cycles -25°C to +55°C. Total test time 80 hours, 2 hour soak at each temperature |
|
|
Electromagnetic Emission |
Conducted and Radiated Emission per IEC60945-9 |
|
|
Electromagnetic Immunity |
Conducted, Radiated, Supply, and ESD per IEC 60945-10 |
|
|
Safety Precautions |
Dangerous Voltage, Electromagnetic Radio Frequency per IEC 60945-12 |
Certifications
|
PARAMETER |
COMMENT |
|
|
NMEA 2000® Standard |
Certified |
|
|
Maritime Navigation and Radio Communication Equipment & Systems |
IEC 61162-3 |
|
|
Maritime Navigation and Radio Communication Equipment & Systems |
EC 60945 |
|
|
FCC and CE Mark |
Electromagnetic Compatibility |
