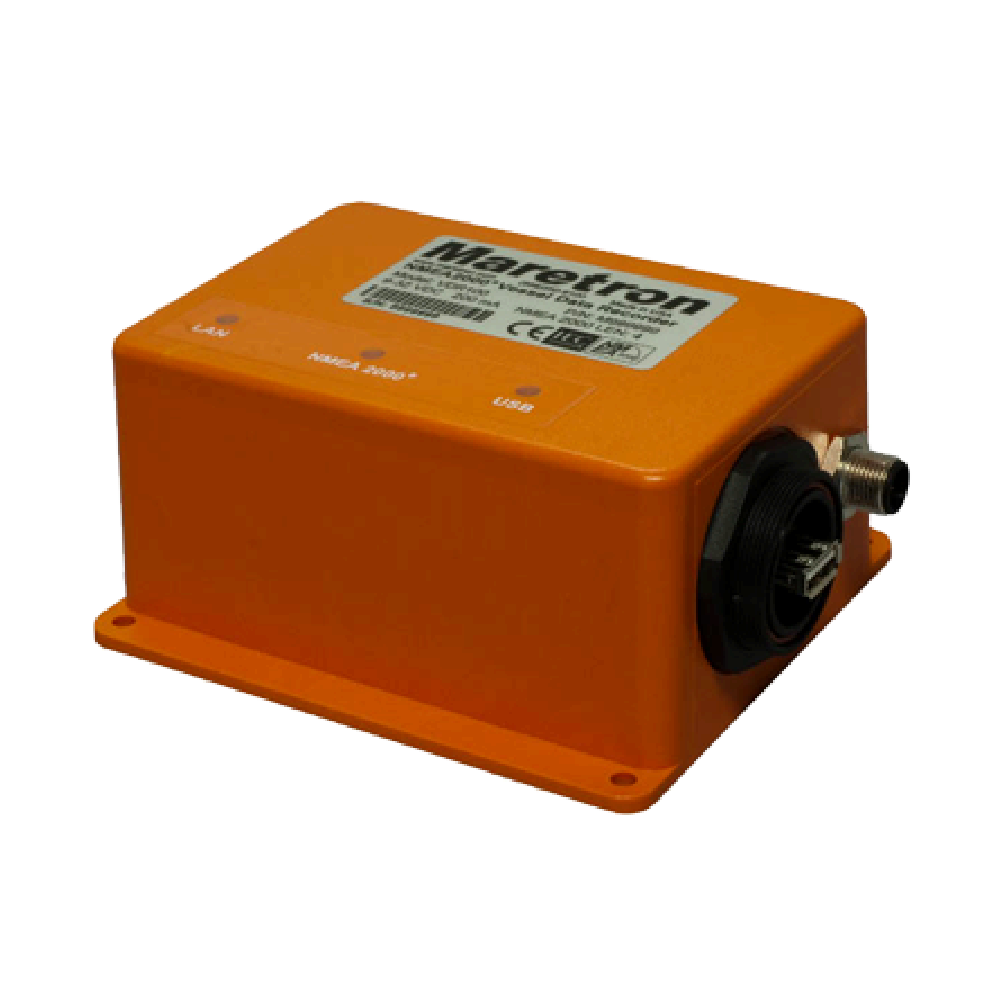

Maretron VDR100
MARETRON VDR100 används för att lagra data från alla produkter i ett NMEA 2000®-nätverk. Varje meddelande lagras med solid-state minnesteknik, och det är enkelt att hämta ut data med ett vanligt USB-minne. Beroende av hur stort minnet är kan upp till ett års data lagras. Om minnet tar slut raderas det äldst inspelade datat (cirkulär radering) så att det senaste datat alltid är tillgängligt.
Inspelade meddelanden kan användas på många sätt, t.ex för att analysera prestanda, spåra rutter, identifiera servicebehov, se hur nätverket fungerat, undersöka händelser som uppstått och identifiera fel. Allt för att minska kostnaderna och öka säkerheten. Ett exempel är om en bränsleflödesmodul (som visar hur mycket bränsle som förbrukas), med övervakning av motorns varvtal samt med en GPS-mottagaren kan du se var båten varit, hur fort den åkte, hur mycket jobbade motorn och hur mycket bränsle förbrukades.
Allt detta kan enkelt visas i Maretron N2KExtractor där grafer kan presenteras och det går att följa rutten på en karta. Det går också att exportera data till ett kalylprogram för vidare analys. Välj ett eller flera inspelade meddelanden samt mellan vilka datum som du vill se statistiken.
Applikationer
- Prestandaanalys.
- Spårning av båten och dess användning.
- Underhållsanalys.
- Felsökning.
- Olycksanalyser.
Funktioner
- Data lagras på ett solid-state minne genom USB-minnen.
- Cirkulär lagring, vilket innebär att det äldsta datat skrivs över när minnet är fullt.
- Inspelat data är tillgängligt för analys, spårning, preventivt underhåll och mycket mera.
- Vattentätt USB-lock finns som tillbehör.
- Det kostnadsfria programmet N2KExtractor kan analysera och visa data samt exportera data.
N2KExtractor
N2KExtractor är kostnadsfritt.
USB minneskort
Ett USB minneskort måste köpas separat.Beroende av hur mycket data du vill spela in utan att skriva över gammal data, kan den här tabellen användas för att se vilken storlek på minnet som behövs. Siffrorna är beräknade för ett stort nätverk med 25% utnyttjad bandbredd (ca 463 meddelande per sekund).
| Inspelningsperiod | Mediakapacitet |
| 1 sekund | 7862 bytes |
| 1 minut | 471,750 bytes |
| 1 timme | 29 MBytes |
| 1 dag | 680 MBytes |
| 1 vecka | 5 GBytes |
| 1 månad (30 dagar) | 21 GBytes |
| 1 år (365 daygar) | 248 GBytes |
Produkter
| Part number | Description |
| VDR100-01 | Vessel Data Recorder |
| PX0852 | Waterproof USB Cover |
| PX0837 | Waterproof Ethernet Cable |
Specifications
| Parameter | Type | Comment |
| End of Line Resistor | 8 KΩ ± 5% | Included with Maretron-supplied sensors |
Certifications
| Standard | Comment |
| NMEA 2000® Standard | Level A |
| Maritime Navigation and Radio Communication Equipment & Systems | IEC 61162-3 |
| Maritime Navigation and Radiocommunication Equipment & Systems | IEC 60945 |
| FCC and CE Mark | Electromagnetic Compatibility |
NMEA 2000® Parameter Group Numbers (PGNs)
| Description | PGN # | PGN Name | Default Rate |
| Periodic Data PGNs | 127501 | Binary Switch Bank Status | 1 Time/15 seconds and on switch change |
| Response to Request PGNs | 126464 126996 126998 |
PGN List (Transmit and Receive) Product Information Configuration Information |
N/A |
| Protocol PGNs | 059392 059904 060928 065240 126208 |
ISO Acknowledge ISO Request ISO Address Claim ISO Address Command NMEA Request/Command/Acknowledge |
N/A |
| Maretron Proprietary PGNs | 128720 | Configuration | N/A |
Electrical
| Parameter | Value | Comment |
| Operating Voltage | 9 to 32 Volts | DC Voltage |
| Power Consumption (Maximum) | 100mA | NMEA 2000 Interface |
| Load Equivalence Number (LEN) | 2 | NMEA 2000® Spec. (1LEN = 50 mA) |
| Reverse Battery Protection | Yes | Indefinitely |
| Load Dump Protection | Yes | Energy Rated per SAE J1113 |
Mechanical
| Parameter | Value | Comment |
| Size | 3.50” x 4.20” x 2.03” (88.9mm x 106.7mm x 51.6mm) | Including Flanges for Mounting |
| Weight | 13 oz. (368.5 g) |
Environmental
| Parameter | Value |
| IEC 60945 Classification | Exposed |
| Degree of Protection | IP64 |
| Operating Temperature | -25°C to 55°C |
| Storage Temperature | -40°C to 70°C |
| Relative Humidity | 93%RH @40° per IEC60945-8.2 |
| Vibration | 2-13.2Hz @ ±1mm, 13.2-100Hz @ 7m/s2 per IEC 60945-8.7 |
| Rain and Spray | 12.5mm Nozzle @ 100liters/min from 3m for 30min per IEC 60945-8.8 |
| Solar Radiation | Ultraviolet B, A, Visible, and Infrared per IEC 60945-8.10 |
| Corrosion (Salt Mist) | 4 times 7 days @ 40°C, 95%RH after 2 hour Salt Spray Per IEC 60945-8.12 |
| Electromagnetic Emission | Conducted and Radiated Emission per IEC60945-9 |
| Electromagnetic Immunity | Conducted, Radiated, Supply, and ESD per IEC 60945-10 |
| Safety Precautions | Dangerous Voltage, Electromagnetic Radio Frequency per IEC 60945-12 |
