Maretron TSM810C

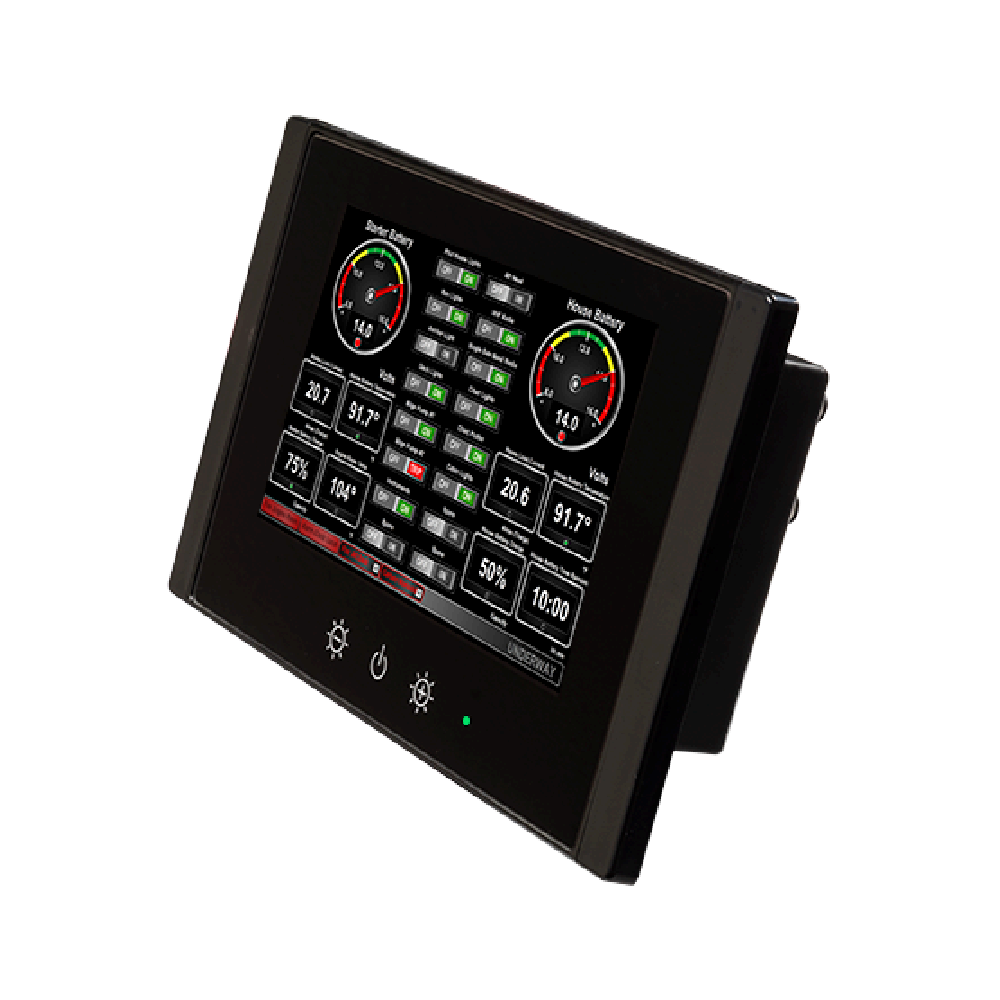

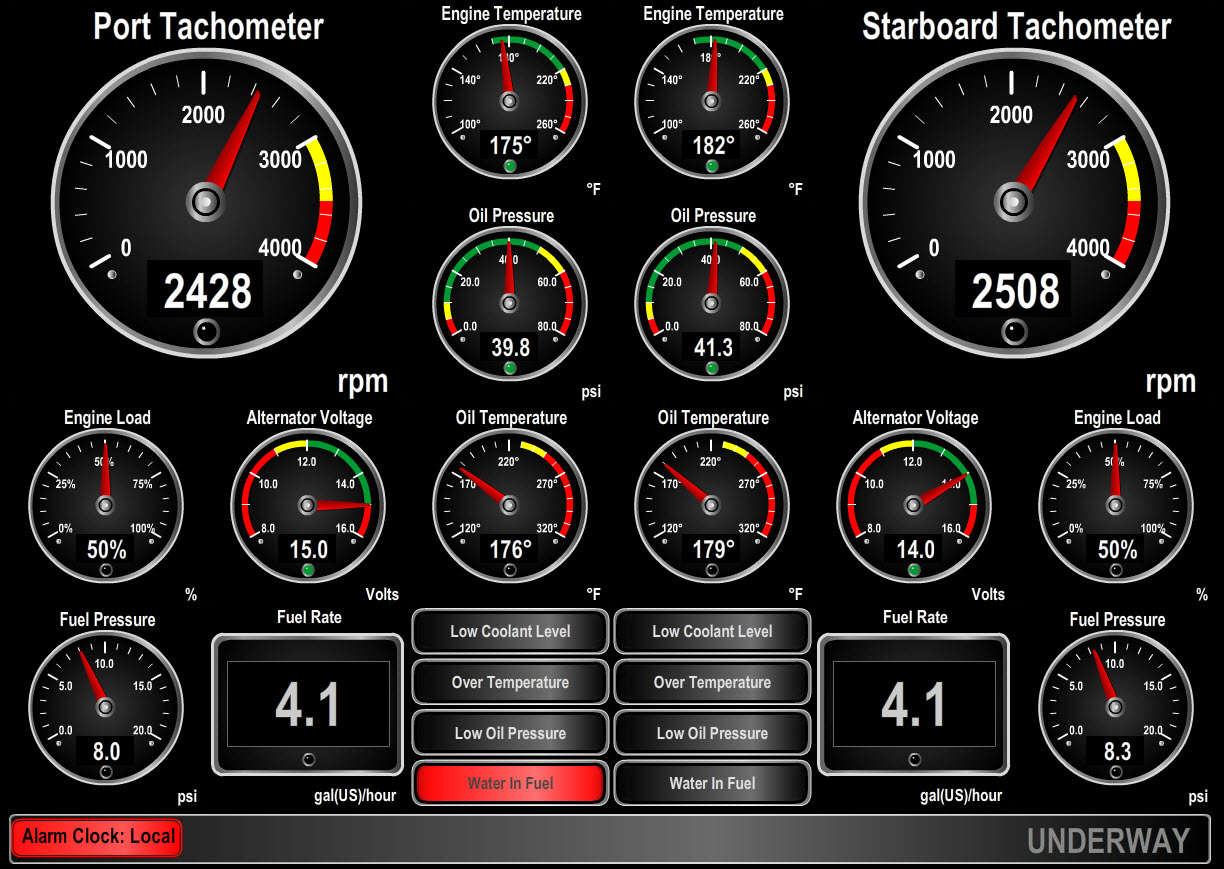

MARETRON TSM810C är en 8” pekskärm integrerad med Maretrons kontroll- och övervakningsprogram inkl N2KView®-licens. N2KView gör det möjigt att själv konfigurera så många favoritskärmar som du vill, med exakt den information du vill visa (t.ex. motordata, el, tankar, pumpar eller händelser). Pekskärmen gör det extremt enkelt att övervaka och kontrollera kritiska data från en valfri plats i båten.
TSM810C är gjord för marint bruk och innehåller en solid state-disk som klarar hårda stötar och vibrationer. Och eftersom TSM810C endast förbrukar 10W (full ljusstyrka), finns inget behov av en fläkt som låter och som kan orsaka problem om den inte fungerar. TSM810C kan monteras utomhus eller inomhus tack vare den vattentäta fronten.
Som ett alternativ eller komplement till pekskärmen, har TSM810C två USB-portar för att ansluta tangentbord, mus, joystick eller styrkula. Det finns även en ethernet-port för anslutning till en router/switch dit IP-kameror kan anslutas för att därefter visas i N2KView. Om TSM810C är ansluten till internet är det möjligt att hämta kostnadsfria uppdateringar av N2KView. Det är också möjligt att skicka data till Maretrons cloudtjänster samt att skicka e-post om ett larmvillkor uppstått i N2KView.
TSM810C har två isolerade NMEA 2000®-kontakter för anslutning till ett enkelt eller redundant NMEA 2000-nätverk.
Egenskaper
- 8” TFT LCD-panel, LED bakgrundsbelyst.
- Widescreen-skärm 5:3.
- 800 x 480 Pixels.
- 1350 nits ljusstyrka (optiskt bondad).
- Solid-state-disk.
- Fläktlös.
- Panelmontering eller VESA-montering
- Två CAN-portar för singel eller redundanta nätverk.
Produkter
| Part number | Description |
| TSM810C-01 | 8” Vessel Monitoring and Control Touchscreen |
Specifications
| Parameter | Value | Comment |
| Display Size | 8” | LED Backlit LCD with Projected Capacitive Touch Screen |
| Display Resolution | 800x480 | WVGA |
| Display Brightness | 1350 cd/m2 | Optically Bonded |
| Contrast Ratio | 600:1 | |
| LCD Color | 262K | |
| Viewing Angle | 80° H, 80° V | |
| USB Ports | 1x USB 2.0, 1x USB 3.0 | |
| Ethernet Ports | One RJ-45 GbE | For connection to router |
| CAN portar | 2x M12 | Two isolated NMEA 2000 ports |
Approvals
| Parameter |
| IEC 60945 |
| NMEA 2000 |
Electrical
| Parameter | Value | Comment |
| Operating Voltage | 10-32 Volts | DC Voltage, Dual Inputs |
| Power Consumption | 10 Watts 15 Watts |
Typical Maximum |
| Operating Voltage (NMEA 2000 connection) | 8-32 Volts | DC Voltage |
| Power Consumption (NMEA 2000 connection) | 50 mA | 1 LEN |
| Reverse Battery Protection (NMEA 2000 connection) | Yes | Indefinitely |
| Load Dump Protection (NMEA 2000 connection) | Yes | Energy Rated per SAE J1113 |
Mechanical
| Parameter | Value | Comment |
| Overall Dimensions (DxWxH) | 2.87” x 10,4” x 6.5” (76 mm x 265 mm x 164 mm) | Depth includes NMEA 2000 Connectors |
| Weight | 4.2 lbs (1.9kg) | |
| Front Panel Material | Glass | |
| Front Panel Controls | Power, Brightness +/- | |
| Mounting | 4 x M4 VESA mounting 75mm x 75mm | Screws protrude from back |
| Front Mount flush into console with 6 screws | 6x M5 x 15 mm screws |
Environmental
| Parameter | Value |
| Operating Temperature | -20°C to 55°C (Humidity up to 95%) |
| Storage Temperature | -30°C to 60°C (Humidity up to 95%) |
| IP Rating | IP66 Front, IP22 Rear (EN60529) |
