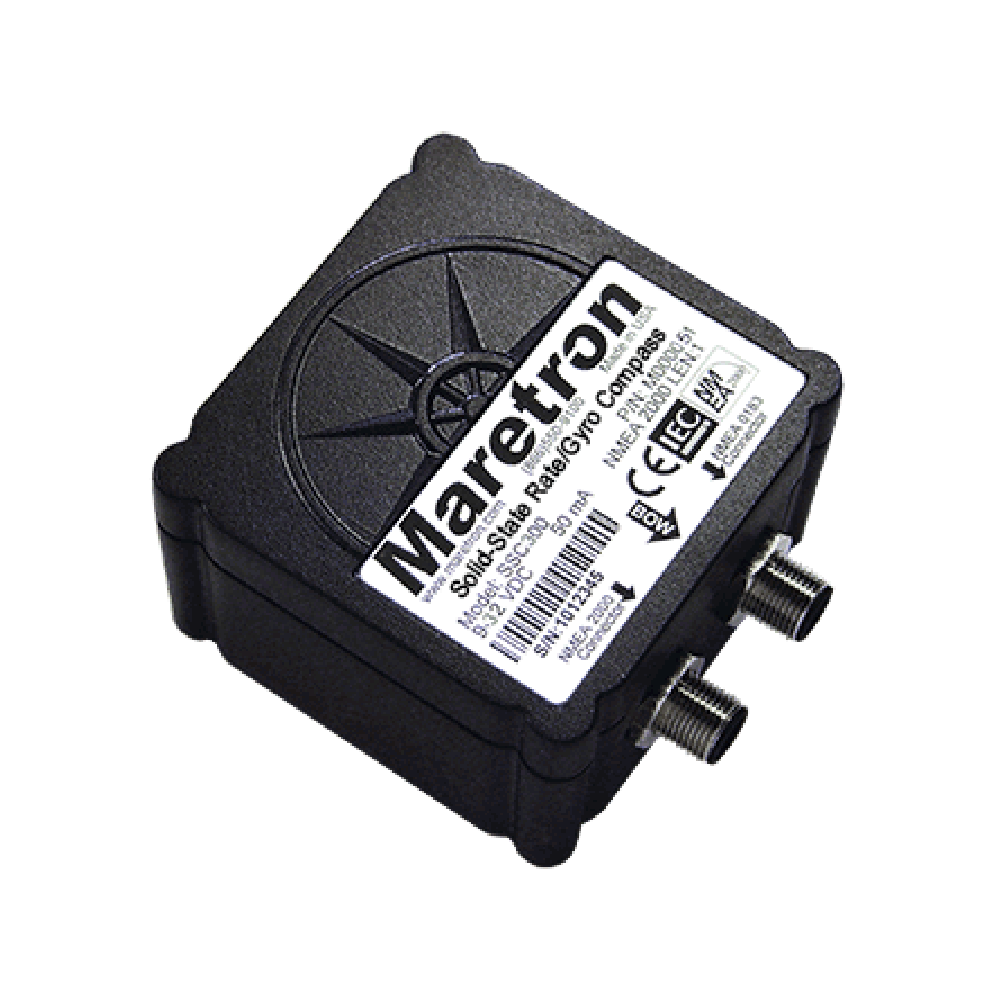

Maretron SSC300
MARETRON SSC30 är en solid-state elektronisk rate/gyro-kompass som ger bättre än 0.7° riktningsnoggrannhet vid ±45° rullning och stigning, samt bättre än 1° rullning och stigningsnoggrannhet i lugna förhållanden.
Varje SSC300 är fabrikskalibrerad för maximal noggrannhet. Den ger exakt, tillförlitlig riktningsinformation 10 gånger per sekund samt rullning och stigning 1 gång per sekund. Ett 3-axligt rate-gyro används tillsammans med en 3-axlig accelerometer för att med avancerade algoritmer ge noggranna stabila värden i dynamiska förhållanden som hårda svängar eller hög sjö, vilket gör den till en idealisk sensor för autopiloter eller radaroverlay.
SSC300 är certifierad för NMEA 2000® och även kompatibel med NMEA 0183. Den ansluts till alla NMEA 2000®-näverk och med en NMEA 0183-kabel (tillbehör) kan den anslutas till NMEA 0183-lyssnare.
SSC300 kan kalibreras automatiskt för deviation. Dess dynamiska noggrannhet förbättras med avancerade digitala filter från den 3-axliga magnetometern, den 3-axliga accelerometern samt rategyrot.
Funktioner
- Bättre än 0.7° riktningsnoggrannhet i lugna förhållanden.
- Bättre än 1.5° riktningsnoggrannhet i dynamiska förhållanden.
- Bättre än 1° per sekund rate of turn.
- Bättre än 1° rullning/stigningsnoggrannhet (pitch/roll).
- Tre-axlig magnetometer, tre-axlig rate gyro samt tre-axlig accelerometer.
- Kan skicka NMEA 0183 och NMEA 2000 data samtidigt.
- IP67 vattentät.
Användningsområden
- Navigation
- Autopilot
- Radaroverlay
- Satellitantenn stabilisation
- Rörelsedetektor
Produkter och tillbehör
Part number | Description |
SSC300-01 | Solid-State Rate/Gyro Compass |
MARE-004-10M-7 | SSC200 NMEA 0183 10 Meter Connection Cable |
Specifications
Parameter | Value | Comment |
Static Heading Accuracy | <1° RMS | ± 45° Pitch and Roll - 15°C to 35°C |
Heading Display Resolution | 0.1° | With Maretron Display |
Setting Time | 1 Second | To Static Accuracy after 35°/Second Turn |
Heading Update Rate | 10 per Second | |
Heading Deviation | Yes | Automatic |
Alignment Calibration | Yes | In Boat Calibration with Maretron Displays |
Pitch and Roll Range | ±80° | With Maretron Display |
Pitch and Roll Accuracy | <1° | ± 45° Pitch and Roll - 15°C to 35°C |
Pitch and Roll Display Resolution | 0,1° | With Maretron Display |
Pitch and Roll Update Rate | 1 per Second | |
Pitch and Roll to Boat Alignment | Yes | In Boat Calibration with Maretron Displays |
Rate of Turn Range | 0° - 90° per Second | At 0° Pitch and Roll |
Rate of Turn Accuracy | ±1° per Second | 0° Pitch and Roll - 15°C to 35°C |
Rate of Turn Update Rate | 10 per Second | |
NMEA 0183 Standard | Compatible | Up to 38400 Baud (40 Hz Update Rate) |
Certifications
Standard | Comment |
NMEA 2000® Standard | Level A |
Maritime Navigation and Radiocommunication Equipment & Systems | IEC 61162-3 |
Maritime Navigation and Radiocommunication Equipment & Systems | IEC 60945 |
FCC and CE Mark | Electromagnetic Compatibility |
NMEA 2000® Parameter Group Numbers (PGNs)
Description | PGN # | PGN Name | Default Rate |
Periodic Data PGNs | 127250 127257 127251 |
Vessel Heading Attitude Rate of Turn |
10 Times/Second 1 Times/Second 10 Times/Second |
Response to Request PGNs | 126464 126996 126998 |
PGN List (Transmit and Receive) Product Information Configuration Information |
N/A |
Protocol PGNs | 059392 059904 060416 060160 060928 065240 126208 |
ISO Acknowledge ISO Request ISO Transport Protocol, Connection Management ISO Transport Protocol, Data Transfer ISO Address Claim ISO Address Command NMEA Request/Command/Acknowledge |
N/A |
Maretron Proprietary PGNs | 126720 | Configuration | N/A |
NMEA 0183 Sentences
Sentence | Acronym | Sentence Name | Description |
Transmitted Sentences | HDG HDM HDT ROT PMAROUT TXT |
Heading, Deviation, and Variation Heading, Magnetic Heading, True Rate of Turn Maretron Proprietary Attitude (Pitch and Roll) Text Transmission |
10 Times/Second N/A N/A 5 Times/Second 1 Time/Second N/A |
Received Sentences | RMC VTG |
Recommended Minimum Specific GNSS Data Course Over Ground and Ground Speed |
N/A N/A |
Electrical
Parameter | Value | Comment |
Operating Voltage | 9 to 16 Volts | DC Voltage |
Power Consumption (Maximum) | <150mA | NMEA 2000 Interface |
Load Equivalence Number (LEN) | 3 | NMEA 2000® Spec. (1LEN = 50 mA) |
Reverse Battery Protection | Yes | Indefinitely |
Load Dump Protection | Yes | Energy Rated per SAE J1113 |
Mechanical
Parameter | Value | Comment |
Size | 4.46” x 3.23 x 2.14” (113mm x 82mm x 54mm) | Including Mounting Flanges |
Weight | 7 Oz. (198 g) | Including Mounting Bracket |
Mounting | Deck or Bulkhead |
Environmental
Parameter | Value |
IEC 60945 Classification | Exposed |
Degree of Protection | IP67 |
Operating Temperature | -25°C to 55°C |
Storage Temperature | -40°C to 70°C |
Relative Humidity | 93%RH @40° per IEC60945-8.2 |
Vibration | 2-13.2Hz @ ±1mm, 13.2-100Hz @ 7m/s2 per IEC 60945-8.7 |
Rain and Spray | 12.5mm Nozzle @ 100liters/min from 3m for 30min per IEC 60945-8.8 |
Solar Radiation | Ultraviolet B, A, Visible, and Infrared per IEC 60945-8.10 |
Corrosion (Salt Mist) | 4 times 7 days @ 40°C, 95%RH after 2 hour Salt Spray Per IEC 60945-8.12 |
Electromagnetic Emission | Conducted and Radiated Emission per IEC60945-9 |
Electromagnetic Immunity | Conducted, Radiated, Supply, and ESD per IEC 60945-10 |
Safety Precautions | Dangerous Voltage, Electromagnetic Radio Frequency per IEC 60945-12 |
