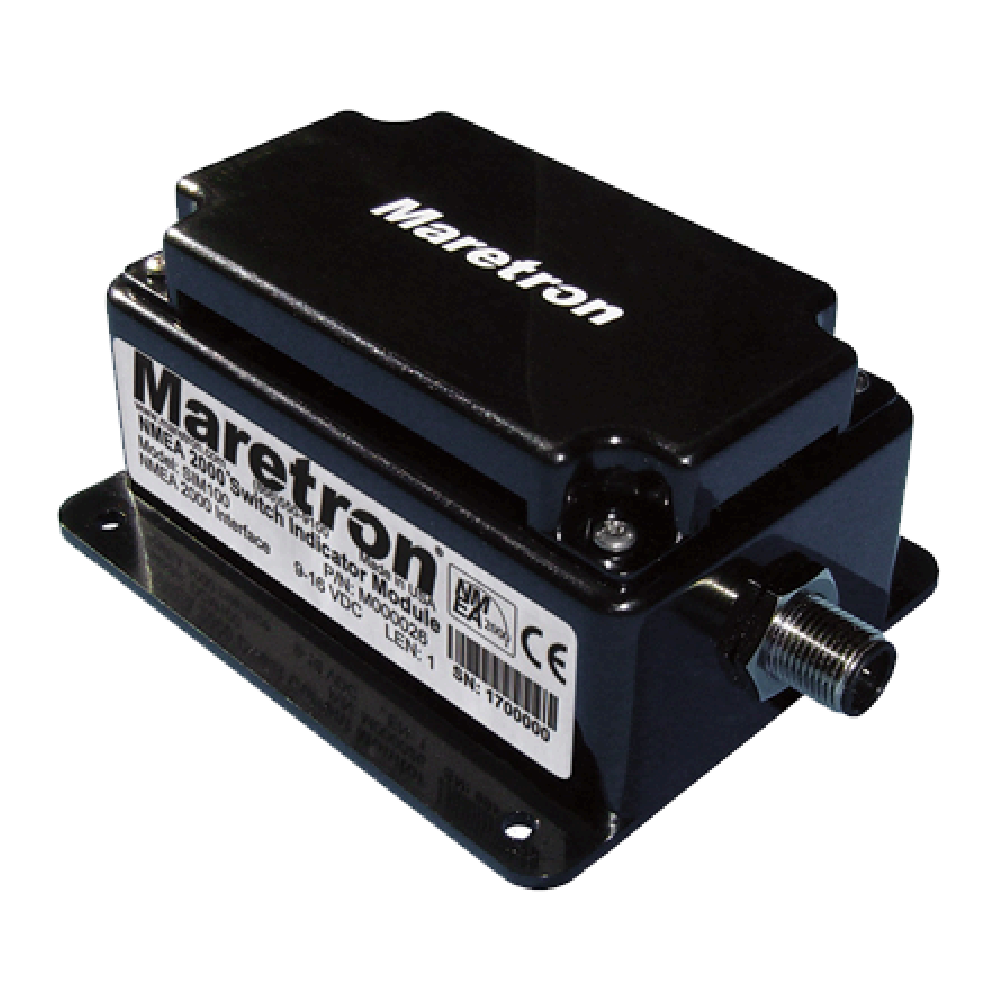

Maretron SIM100
5.630,00 kr
Artikelnummer: SIM100-01
EAN: 873804000190
Enhet: Styck
Logga in för att se lagersaldo
Adapter för övervakning av 6 st kontaktbaserade givare. NMEA 2000.
MARETRON SIM100 övervakar enheter med slutande eller öppnande kontakter, t.ex. magnetkontakter, rökdetektorer, gasdetektorer, vaccum, nivåvakter, flödesvakter, rörelsedetektorer och ventiler. SIM100 övervakar upp till 6 st sensorer och skickar data över NMEA 2000®-nätverket så att besättningen kan se aktuell status och undvika problem. Det är också möjligt att se om strömmen till en sensor har kopplats ur, eller om sladden gått sönder. Med SIM100 är du säker på att kritiska sensorer får ström och övervakas konstant.
Funktioner
- Övervakar och rapporterar status från 6 st individuellt anslutna enheter.
- Kan upptäcka och rapportera problem som öppna kretsar eller kortslutningar.
Produkter och tillbehör
| Part number | Description |
| SIM100-01 | Switch Indicator Module |
| SH-449CSTE | Smoke/Heat Detector |
| BHW100 | Bilge High Water Detector |
| CO-CO1224T | Carbon Monoxide (CO) Detector (Surface Mount White) |
| VS-07.0HG | Vacuum Switch (7” Hg or 24kPa) |
| MS-1035 | Magnetic Switch Rectangular (Indoor) |
| MS-1085-N | Magnetic Switch Rectangular (Outdoor) |
| MS-1055-N | Magnetic Switch Cylinder (Indoor/Outdoor) |
| MS-1075 | Magnetic Switch Recessed (Indoor/Outdoor) |
| 10233 | 1” FPT Cooling Water Flow Switch |
| 10271 | 1-1/2” FPT Cooling Water Flow Switch |
| 10231 | 2” FPT Cooling Water Flow Switch |
Specifications
| Parameter | Type | Comment |
| End of Line Resistor | 8 KΩ ± 5% | Included with Maretron-supplied sensors |
Certifications
| Standard | Comment |
| NMEA 2000® Standard | Level A |
| Maritime Navigation and Radio Communication Equipment & Systems | IEC 61162-3 |
| Maritime Navigation and Radiocommunication Equipment & Systems | IEC 60945 |
| FCC and CE Mark | Electromagnetic Compatibility |
NMEA 2000® Parameter Group Numbers (PGNs)
| Description | PGN # | PGN Name | Default Rate |
| Periodic Data PGNs | 127501 | Binary Switch Bank Status | 1 Time/15 seconds and on switch change |
| Response to Request PGNs | 126464 126996 126998 |
PGN List (Transmit and Receive) Product Information Configuration Information |
N/A |
| Protocol PGNs | 059392 059904 060928 065240 126208 |
ISO Acknowledge ISO Request ISO Address Claim ISO Address Command NMEA Request/Command/Acknowledge |
N/A |
| Maretron Proprietary PGNs | 128720 | Configuration | N/A |
Electrical
| Parameter | Value | Comment |
| Operating Voltage | 9 to 32 Volts | DC Voltage |
| Power Consumption (Maximum) | 100mA | NMEA 2000 Interface |
| Load Equivalence Number (LEN) | 2 | NMEA 2000® Spec. (1LEN = 50 mA) |
| Reverse Battery Protection | Yes | Indefinitely |
| Load Dump Protection | Yes | Energy Rated per SAE J1113 |
Mechanical
| Parameter | Value | Comment |
| Size | 3.50” x 4.20” x 2.03” (88.9mm x 106.7mm x 51.6mm) | Including Flanges for Mounting |
| Weight | 13 oz. (368.5 g) |
Environmental
| Parameter | Value |
| IEC 60945 Classification | Exposed |
| Degree of Protection | IP64 |
| Operating Temperature | -25°C to 55°C |
| Storage Temperature | -40°C to 70°C |
| Relative Humidity | 93%RH @40° per IEC60945-8.2 |
| Vibration | 2-13.2Hz @ ±1mm, 13.2-100Hz @ 7m/s2 per IEC 60945-8.7 |
| Rain and Spray | 12.5mm Nozzle @ 100liters/min from 3m for 30min per IEC 60945-8.8 |
| Solar Radiation | Ultraviolet B, A, Visible, and Infrared per IEC 60945-8.10 |
| Corrosion (Salt Mist) | 4 times 7 days @ 40°C, 95%RH after 2 hour Salt Spray Per IEC 60945-8.12 |
| Electromagnetic Emission | Conducted and Radiated Emission per IEC60945-9 |
| Electromagnetic Immunity | Conducted, Radiated, Supply, and ESD per IEC 60945-10 |
| Safety Precautions | Dangerous Voltage, Electromagnetic Radio Frequency per IEC 60945-12 |
