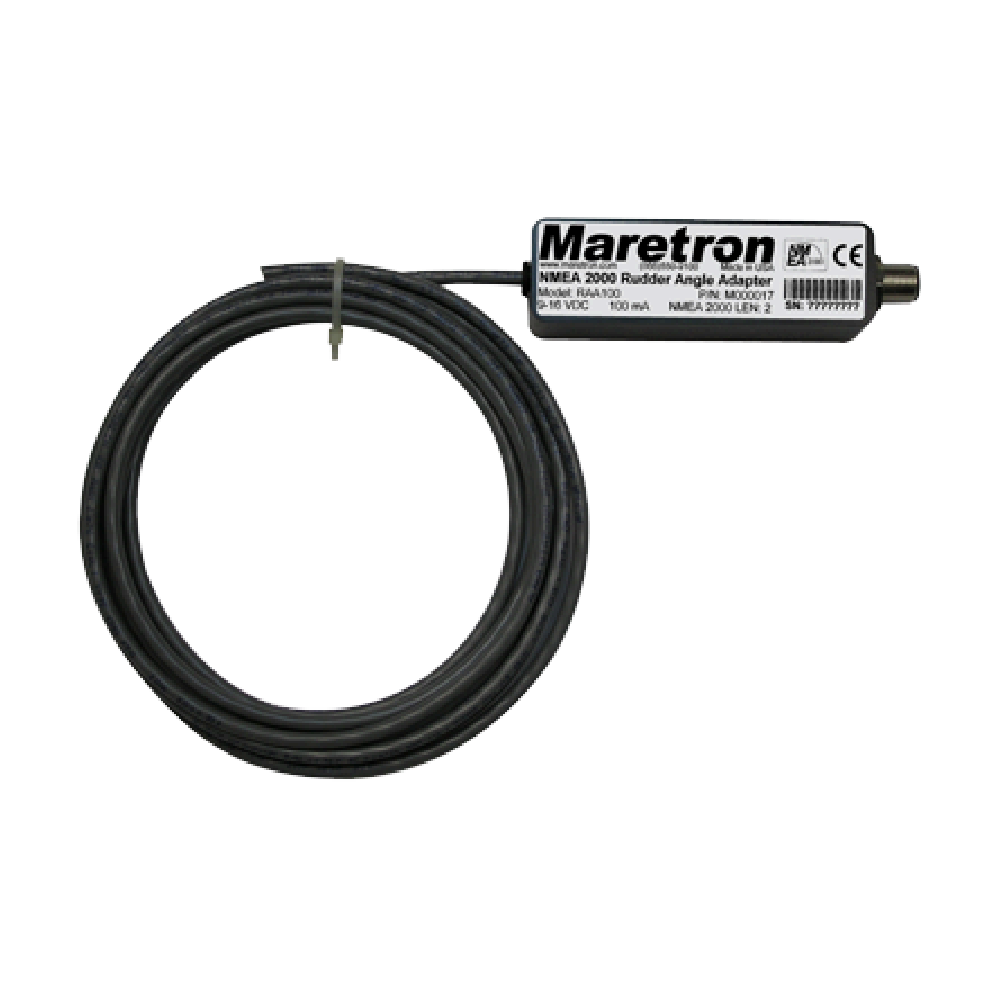

Maretron RAA100
4.280,00 kr
Artikelnummer: RAA100-01
EAN: 873804000107
Enhet: Styck
Logga in för att se lagersaldo
Roderlägesadapter för NMEA 2000.
MARETRON RAA100 är en roderlägsadapter för att omvandla data från resistiva roderlägesgivare till NMEA 2000®. Det gör det möjligt att ha koll på rodret från alla NMEA 2000®-displayer, t.ex. Maretron DSM410. RAA100 är kompatibel både med den Amerikanska standarden (240-30 ohms) och den Europeiska standarden (10-180 ohm) resistiva givare. Faktum är att RAA100 kan kalibreras för valfri resistans mellan 0 och 300 ohm. Det går även att använda RAA100 med ett befintligt analogt instrument.
Funktioner
- NMEA 2000®.
- American standard (240-30 ohm) till NMEA 2000®.
- European standard (10-180 ohm) till NMEA 2000®.
- Kan kalibreras för alla resistanser från 0-300 ohm eller 300-0 ohm.
- Trepunkts digital kalibrering utan behov av mekanisk justering.
- Kan användas fristående eller tillsammans med ett instrument.
Produkter
| Part number | Description |
| RAA100-01 | Rudder Angle Adapter |
Specifications
| Parameter | Value | Comment |
| Accuracy | +/-2% | Does Not Include Inaccuracies of Analog Gauge or Sender |
| Resolution | +/-1% | Worst Case (Resolution Better at High Resistance Values) |
| American Standard Senders | 240-30 ohms | Standard Sender Types are User Selectable |
| European Standard Senders | 10-180 ohms | Standard Sender Types are User Selectable |
| Calibration Resistance Range | 0-300 ohms | Non-Standard Sender Calibration |
| Electronic Calibration | Yes | Eliminates need to mechanically adjust or calibrate |
| Analog Gauge Support | Yes | Can be Used With or Without Analog Gauges |
Certifications
| Standard | Comment |
| NMEA 2000® Standard | Level B+ |
| Maritime Navigation and Radio Communication Equipment & Systems | IEC 61162-3 |
| Maritime Navigation and Radiocommunication Equipment & Systems | IEC 60945 |
| FCC and CE Mark | Electromagnetic Compatibility |
NMEA 2000® Parameter Group Numbers (PGNs)
| Description | PGN # | PGN Name | Default Rate |
| Periodic Data PGNs | 127245 | Binary Switch Bank Status | 10 Timea/Second |
| Response to Request PGNs | 126464 126996 126998 |
PGN List (Transmit and Receive) Product Information Configuration Information |
N/A |
| Protocol PGNs | 059392 059904 060928 065240 126208 |
ISO Acknowledge ISO Request ISO Address Claim ISO Address Command NMEA Request/Command/Acknowledge |
N/A |
| Maretron Proprietary PGNs | 128720 | Configuration | N/A |
Electrical
| Parameter | Value | Comment |
| Operating Voltage | 9 to 16 Volts | DC Voltage |
| Power Consumption (Maximum) | <100mA | NMEA 2000 Interface |
| Load Equivalence Number (LEN) | 2 | NMEA 2000® Spec. (1LEN = 50 mA) |
| Reverse Battery Protection | Yes | Indefinitely |
| Load Dump Protection | Yes | Energy Rated per SAE J1113 |
Mechanical
| Parameter | Value | Comment |
| Size | 3.9” x 1.2” x 1.0” (99mm x 30mm x 25mm) | Excluding NMEA 2000® Connector & Cable |
| Weight | 9 oz. (255g) | |
| Mounting | Any Orientation |
Environmental
| Parameter | Value |
| IEC 60945 Classification | Exposed |
| Degree of Protection | IP67 |
| Operating Temperature | -25°C to 55°C |
| Storage Temperature | -40°C to 70°C |
| Relative Humidity | 93%RH @40° per IEC60945-8.2 |
| Vibration | 2-13.2Hz @ ±1mm, 13.2-100Hz @ 7m/s2 per IEC 60945-8.7 |
| Rain and Spray | 12.5mm Nozzle @ 100liters/min from 3m for 30min per IEC 60945-8.8 |
| Solar Radiation | Ultraviolet B, A, Visible, and Infrared per IEC 60945-8.10 |
| Corrosion (Salt Mist) | 4 times 7 days @ 40°C, 95%RH after 2 hour Salt Spray Per IEC 60945-8.12 |
| Electromagnetic Emission | Conducted and Radiated Emission per IEC60945-9 |
| Electromagnetic Immunity | Conducted, Radiated, Supply, and ESD per IEC 60945-10 |
| Safety Precautions | Dangerous Voltage, Electromagnetic Radio Frequency per IEC 60945-12 |
Produkten är en beställningsvara. Vi återkommer med aktuell leveranstid efter att beställning har genomförts. Beställningsvaror omfattas inte av returrätt, och handpenning kan behöva erläggas innan produkten beställs av oss. Om ordern inte slutförs kan handpenningen förbrukas. Kontakta oss för mer information.
