Maretron NBE100

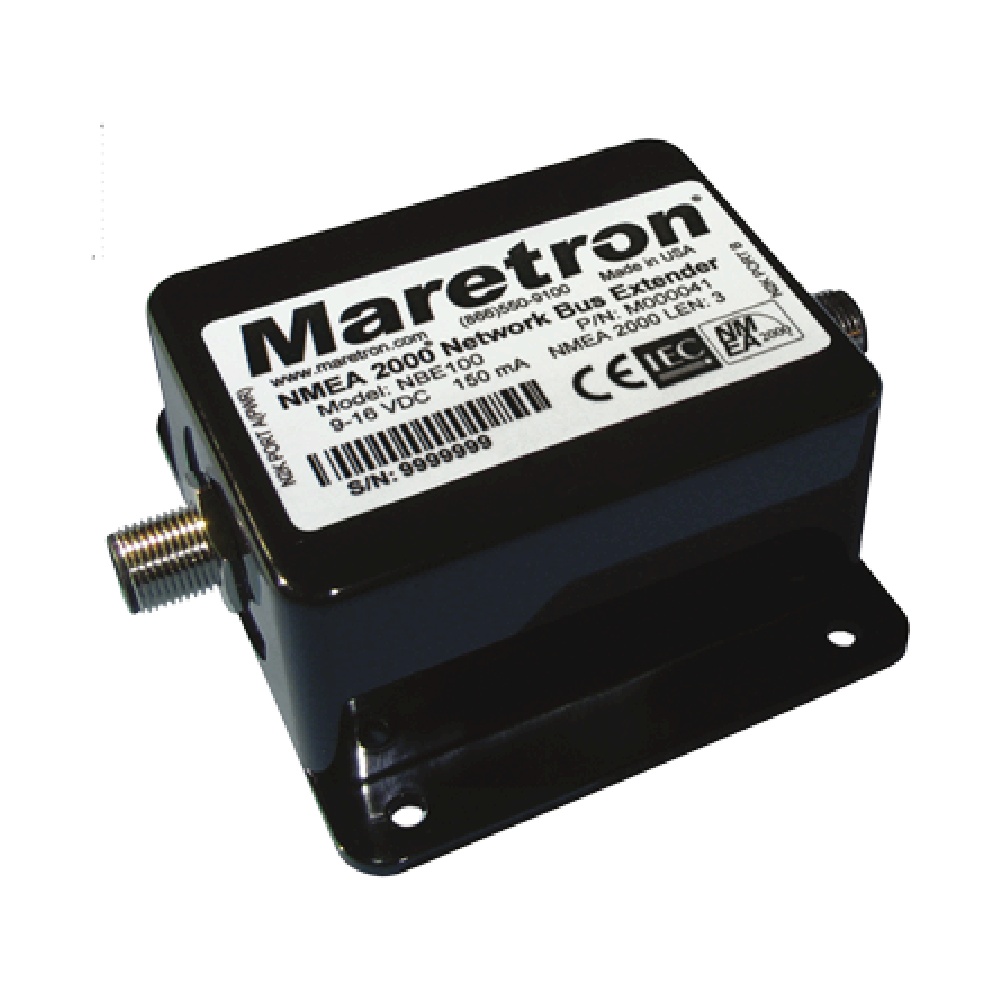

MARETRON NBE100 (Network Bus Extender) är en NMEA 2000® bussextender som gör det möjligt att utöka antalet enheter, längd på stamkabel och sammanlagd droppkabellängd i ett NMEA 2000®-nätverk. NBE100 löser datafel och andra elektriska problem som uppstår om man överstiger specifikationerna/begränsningarna i ett nätverk.
Ett NMEA 2000®-nätverk får inte bestå av mer än 50 st enher på ett enskilt nätverk, ha maximalt 250 meter stamkabel (mid/heavy) och högst 78 meter sammanlagd droppkabellängd. Om ett nätverk överstiger dessa krav, delar man upp nätverken i två eller flera nätverk. Varje nätverk ska ha strömmatning och termineringar. Mellan nätverken ansluts en NBE100. Då överförs data mellan nätverken, och det upplevs som ett logiskt nätverk. På så sätt undviks elektriska problem som kan hindra data att komma fram eller påverka nätverket så att det inte fungerar alls
Funktioner
- Sammanfogar data från flera nätverk till ett logiskt NMEA 2000®-nätverk.
- Gör det möjligt att överskrida begränsningen med max 50 enheter.
- Gör det möjligt att överskrida begränsningen med max 250 meter stamkabel (mid/heavy).
- Gör det möjligt att överskrida begränsningen med max 78 meter sammanlagd dropkabellängd.
- Säkerställer att prioriterad data överförs i nätverken först.
- Allows all NMEA 2000 devices to operate as if they were still on a single NMEA 2000 network.
- Optisk isolation av nätverkssegmenten ökar kvaliteten på nätverken.
Produkter
| Part number | Description |
| NBE100-01 | NMEA 2000® Network Bus Extender |
Certifications
| Standard | Comment |
| NMEA 2000® Standard | Level A |
| Maritime Navigation and Radiocommunication Equipment & Systems | IEC 61162-3 |
| Maritime Navigation and Radiocommunication Equipment & Systems | IEC 60945 |
| FCC and CE Mark | Electromagnetic Compatibility |
NMEA 2000® Parameter Group Numbers (PGNs)
| Description | PGN # | PGN Name | Default Rate |
| Response to Request PGNs | 126464 126996 126998 |
PGN List (Transmit and Receive) Product Information Configuration Information |
N/A |
| Protocol PGNs | 059392 059904 060928 065240 126208 |
ISO Acknowledge ISO Request ISO Address Claim ISO Address Command NMEA Request/Command/Acknowledge |
N/A |
| Maretron Proprietary PGNs | 126720 | Configuration | N/A |
Electrical
| Parameter | Value | Comment |
| Operating Voltage | 9 to 16 Volts | DC Voltage |
| Power Consumption (Maximum) | <150mA | |
| Load Equivalence Number (LEN) | 3 | NMEA 2000® Spec. (1LEN = 50 mA) |
| Reverse Battery Protection | Yes | Indefinitely |
| Load Dump Protection | Yes | Energy Rated per SAE J1113 |
Mechanical
| Parameter | Value | Comment |
| Size | 3.11” x 3.46” x 1.38” (79mm x 88mm x 35mm) | Including Flanges for Mounting |
| Weight | 8 oz. (227 g) |
Environmental
| Parameter | Value |
| IEC 60945 Classification | Exposed |
| Degree of Protection | IP67 |
| Operating Temperature | -25°C to 55°C |
| Storage Temperature | -40°C to 70°C |
| Relative Humidity | 93%RH @40° per IEC60945-8.2 |
| Vibration | 2-13.2Hz @ ±1mm, 13.2-100Hz @ 7m/s2 per IEC 60945-8.7 |
| Rain and Spray | 12.5mm Nozzle @ 100liters/min from 3m for 30min per IEC 60945-8.8 |
| Solar Radiation | Ultraviolet B, A, Visible, and Infrared per IEC 60945-8.10 |
| Corrosion (Salt Mist) | 4 times 7 days @ 40°C, 95%RH after 2 hour Salt Spray Per IEC 60945-8.12 |
| Electromagnetic Emission | Conducted and Radiated Emission per IEC60945-9 |
| Electromagnetic Immunity | Conducted, Radiated, Supply, and ESD per IEC 60945-10 |
| Safety Precautions | Dangerous Voltage, Electromagnetic Radio Frequency per IEC 60945-12 |
