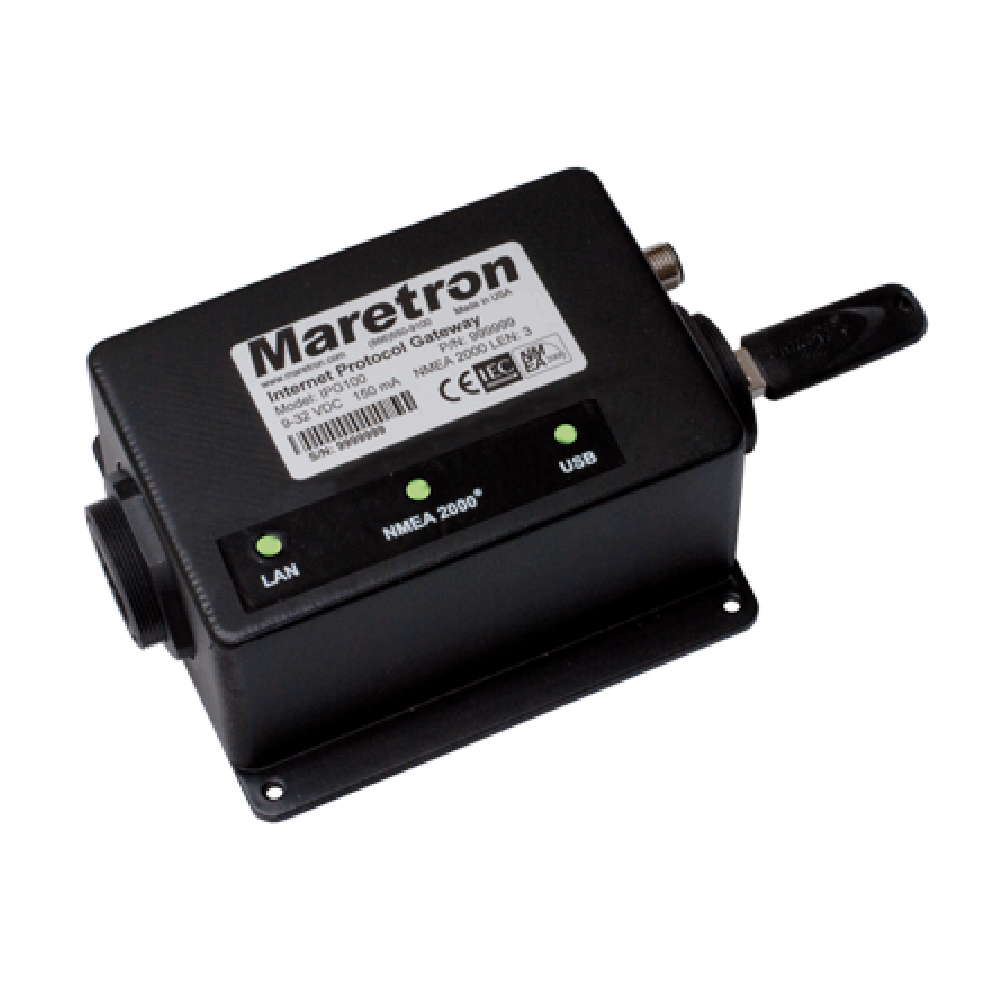

Maretron IPG100
MARETRON IPG100 gör det möjligt att ansluta datorer, surplattor och mobiler till ett NMEA 2000®-nätverk för övervakning och kontroll av båten med hjälp av Maretrons program N2KView®. Det vanligaste sättet att visa NMEA 2000-data är på en display direkt ansluten till NMEA 200-nätverket, men med IPG100 går det att skicka data via ethernet/WiFi/3G/4G/satellit för visning ombord eller i land på andra enheter.
IPG100 har en NMEA 2000-port (för anslutning till NMEA 2000-nätet), en ethernetport (för anslutning till en router/switch) samt en USB-port (där en N2KView-licens kan monteras om N2KView ska användas på en eller flera datorer ombord eller i land). För att köra N2KView ansluter man sig enkelt till IPG100 via LAN, WAN eller via en molntjänst. För att köra N2KView Mobile på en mobil eller surfplatta behövs ingen licens.
N2KView® finns för mac och pc. N2KView® Mobile finns för Android och iOS.
Produkter
| Part number | Description |
| IPG100-01 | Internet Protocol Gateway |
| PX0852 | Waterproof USB cover |
| PX0837 | Waterproof Ethernet cable |
Specifications
| Parameter | Value | Comment |
| NMEA 2000® Connector | DeviceNet Micro-C | Industry Standard Waterproof |
| NMEA 2000® Isolation | Opto-Isolated | No Electrical Connection Across Bridge |
| USB Standard | USB 1.1 | |
| USB Connector | USB Type A | Industry Standard Waterproof, for Connection of N2KView Hardware License Key Only |
| USB Supported Signals | D+, D-, +5V, GND | Bi-directional Gateway |
| USB Auxiliary Power | +5 Volts < 200 mA | |
| USB Baud Rate | Up to 12 Mb/s | Full Speed USB Data Rate |
| Ethernet Interface | 100 Mb/s | |
| Ethernet Connector | RJ-45 | Industry Standard Waterproof |
NMEA 2000® Parameter Group Numbers (PGNs)
| Description | PGN # | PGN Name | Default Rate |
| Response to Requested PGNs | 126464 126996 126998 |
PGN List (Transmit and Receive) Product Information Configuration Information |
N/A |
| Protocol PGNs | 059392 059904 060416 060160 060928 065240 126208 |
ISO Acknowledge ISO Request ISO Transport Protocol, Connection Management ISO Transport Protocol, Data Transfer ISO Address Claim ISO Address Command NMEA Request/Command/Acknowledge |
N/A |
Electrical
| Parameter | Value | Comment |
| Operating Voltage | 9 to 32 Volts | DC Voltage |
| Power Consumption (Maximum) | <150mA | Average Current Drain |
| Load Equivalence Number (LEN) | 3 | NMEA 2000® Spec. (1LEN = 50 mA) |
| Reverse Battery Protection | Yes | Indefinitely |
| Load Dump Protection | Yes |
Energy Rated per SAE J1113 |
Mechanical
| Parameter | Value | Comment |
| Size | 5.000” x 4.500” x 2.375” 127mm x 114mm x 60 mm) | Including Flanges for Mounting |
| Weight | 12 oz. (340 g) |
Environmental
| Parameter | Value |
| IEC 60945 Classification | Exposed |
| Degree of Protection | IP67 |
| Operating Temperature | -25°C to 55°C |
| Storage Temperature | -40°C to 70°C |
| Relative Humidity | 93%RH @40° per IEC60945-8.2 |
| Vibration | 2-13.2Hz @ ±1mm, 13.2-100Hz @ 7m/s2 per IEC 60945-8.7 |
| Rain and Spray | 12.5mm Nozzle @ 100liters/min from 3m for 30min per IEC 60945-8.8 |
| Solar Radiation | Ultraviolet B, A, Visible, and Infrared per IEC 60945-8.10 |
| Corrosion (Salt Mist) | 4 times 7 days @ 40°C, 95%RH after 2 hour Salt Spray Per IEC 60945-8.12 |
| Electromagnetic Emission | Conducted and Radiated Emission per IEC60945-9 |
| Electromagnetic Immunity | Conducted, Radiated, Supply, and ESD per IEC 60945-10 |
| Safety Precautions | Dangerous Voltage, Electromagnetic Radio Frequency per IEC 60945-12 |
