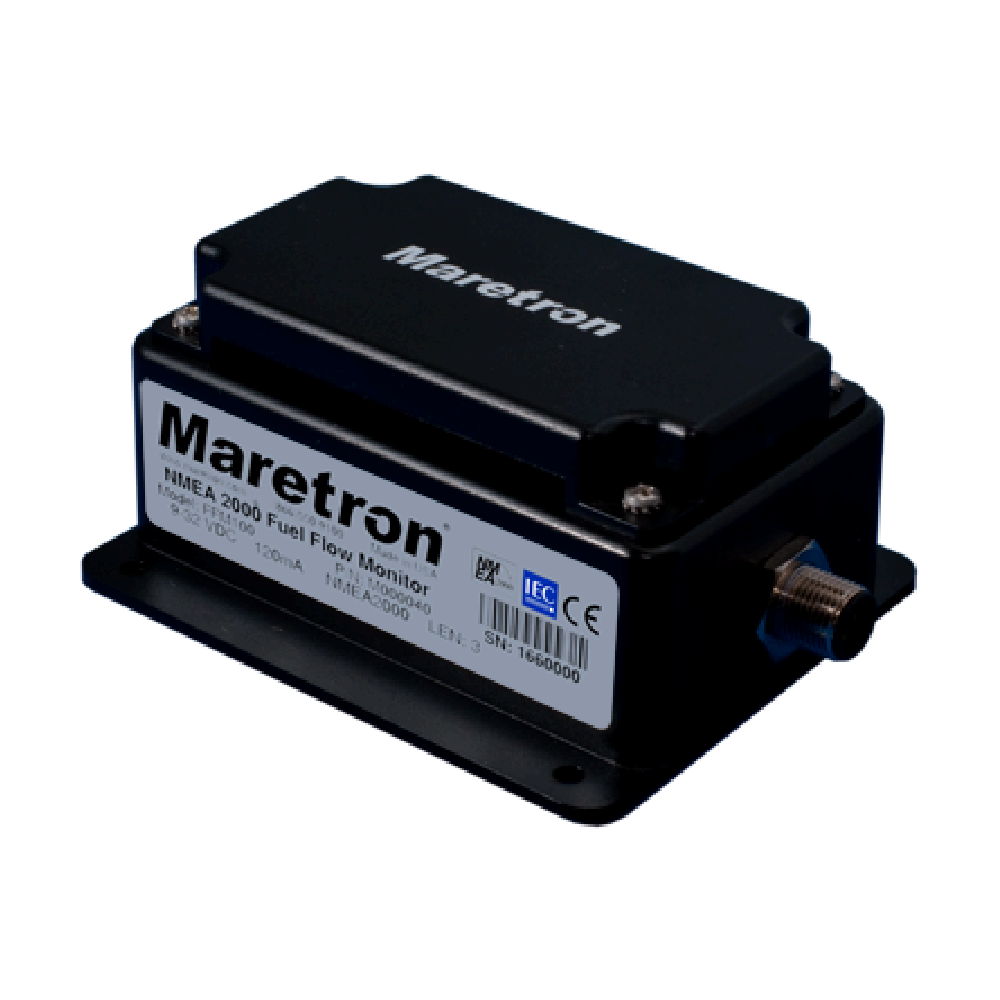

MARETRON FFM100 är en modul för att mäta bränsleförbrukningen som därmed kan optimeras, vilket kan ge stora besparingar och minska påverkan på miljön. FFM100 använder toppmodern, positiv förskjutningmätningsteknik, som ger oöverträffad noggrannhet. Faktum är att noggrannheten hos FFM100 är i stort sett samma som stora kommersiella fartygssystem, till en bråkdel av kostnaden. En annan fördel av tekniken är att den inte kräver pulsutjämnade produkter och andra flödeskomponenter. FFM100 använder också temperaturkompensation med sensorer i varje givare. Temperaturen i returbränslet (för dieselmotorer) är normalt sett varmare än bränslet som pumpas in i motorn. Eftersom varm vätska expanderar är det viktigt att kompensera för denna skillnad. I annat fall kan upp till 5% fel visas för bränsleförbrukningen.
FFM100 kan också mäta reversibelt flöde, vilket sker när bränslet fluktuerar på grund av bränslepumpen. Mindre noggranna system bräknar det reversibla flödet som en del av det använda bränslet, medan FFM100 även kompenserar för detta. Slutligen kan FFM100 även mäta andra vätskors flöde (t.ex. vatten och olja).
Funktioner
- FFM100 omvandlar data från ett flertal flödesgivare till NMEA 2000®.
- Flödesgivare beställs separat beroende på användning (t.ex. en givare för bensin, dubbla givare för diesel och vattengivare för sjövatten).
- Bränsleflödesmätningen gör att det går att optimera bränsleförbrukningen och minska kostnaden.
- All flow senders ordered separately depending on application (i.e., single fuel flow sender for gas engine, dual fuel flow senders for diesel engine, water flow sender for sea water, etc.)
- Givarna använder positiv förskjutningsteknik vilket är överlägsen andra metder, t.ex. turbinmätning.
- Inga kostsamma extrakomponenter behövs för mätningen.
- Temperaturkompensation fås genom inbyggda precisionstemperaturgivare. Temperaturen kan också visas på en Maretron-display.
- Givarna mäter automatiskt reversibelt flöde som uppstår på grund av tryckskillnader från bränslepumpen.
- Givarna kan släppa igenom partiklar upp till 70 μm (dieselfilter filtrerar normalt till 2 μm för att undvika stopp i spridarna).
Applikationer
- Dieselförbrukning.
- Bensinförbrukning.
- Kylvattenflöde.
Exempel på en installation för mätning av dieselförbrukning.
Produkter
| Part number | Description |
| FFM100-01 | Fuel Flow Monitor |
| M1AR | Fuel Flow Sensor 2 to 100 LPH |
| M2AR | Fuel Flow Sensor 15 to 500 LPH |
| M4AR | Fuel Flow Sensor 180 to 1500 LPH |
| M8AR | Fuel Flow Sensor 480 to 4200 LPH |
| M16AR | Fuel Flow Sensor 600 to 6000 LPH |
Specifications
| Parameter | Type | Comment |
| Accuracy (Differential Mode) | ±1.75% of reading | Using M1RSP-2R-E8 sensors K factors programmed into FFM100 4:1 fuel feed/fuel consumption ratio |
| Accuracy (Two Independent Sensors) | ±0.25% of reading | Using M1RSP-2R-E8 sensors K factors programmed into FFM100 |
| Resolution | 0.1 LPH (0.026 GPH) |
Certifications
| Standard | Comment |
| NMEA 2000® Standard | Level A |
| Maritime Navigation and Radio Communication Equipment & Systems | IEC 61162-3 |
| Maritime Navigation and Radiocommunication Equipment & Systems | Tested to IEC 60945 |
| FCC and CE Mark | Electromagnetic Compatibility |
NMEA 2000® Parameter Group Numbers (PGNs)
| Description | PGN # | PGN Name | Default Rate |
| Periodic Data PGNs | 127489 127497 130312 |
Engine Parameters, Dynamic Trip Parameters, Engine Temperature |
2 Time/Second 1 Time/Second 0.5 Times/Second |
| Response to Request PGNs | 126464 126996 126998 |
PGN List (Transmit and Receive) Product Information Configuration Information |
N/A |
| Protocol PGNs | 059392 059904 060928 065240 126208 |
ISO Acknowledge ISO Request ISO Address Claim ISO Address Command NMEA Request/Command/Acknowledge |
N/A |
| Maretron Proprietary PGNs | 128720 | Configuration | N/A |
Electrical
| Parameter | Value | Comment |
| Operating Voltage | 9 to 32 Volts | DC Voltage |
| Power Consumption (Maximum) | 150mA | Maximum Current Drain |
| Load Equivalence Number (LEN) | 3 | NMEA 2000® Spec. (1LEN = 50 mA) |
| Reverse Battery Protection | Yes | Indefinitely |
| Load Dump Protection | Yes | Energy Rated per SAE J1113 |
Mechanical
| Parameter | Value | Comment |
| Size | 3.50” x 4.20” x 2.03” (88.9mm x 106.7mm x 51.6mm) | Including Flanges for Mounting |
| Weight | 13 oz. (368.5 g) |
Environmental
| Parameter | Value |
| IEC 60945 Classification | Exposed |
| Degree of Protection | IP64 |
| Operating Temperature | -25°C to 55°C |
| Storage Temperature | -40°C to 70°C |
| Relative Humidity | 93%RH @40° per IEC60945-8.2 |
| Vibration | 2-13.2Hz @ ±1mm, 13.2-100Hz @ 7m/s2 per IEC 60945-8.7 |
| Rain and Spray | 12.5mm Nozzle @ 100liters/min from 3m for 30min per IEC 60945-8.8 |
| Solar Radiation | Ultraviolet B, A, Visible, and Infrared per IEC 60945-8.10 |
| Corrosion (Salt Mist) | 4 times 7 days @ 40°C, 95%RH after 2 hour Salt Spray Per IEC 60945-8.12 |
| Electromagnetic Emission | Conducted and Radiated Emission per IEC60945-9 |
| Electromagnetic Immunity | Conducted, Radiated, Supply, and ESD per IEC 60945-10 |
| Safety Precautions | Dangerous Voltage, Electromagnetic Radio Frequency per IEC 60945-12 |
