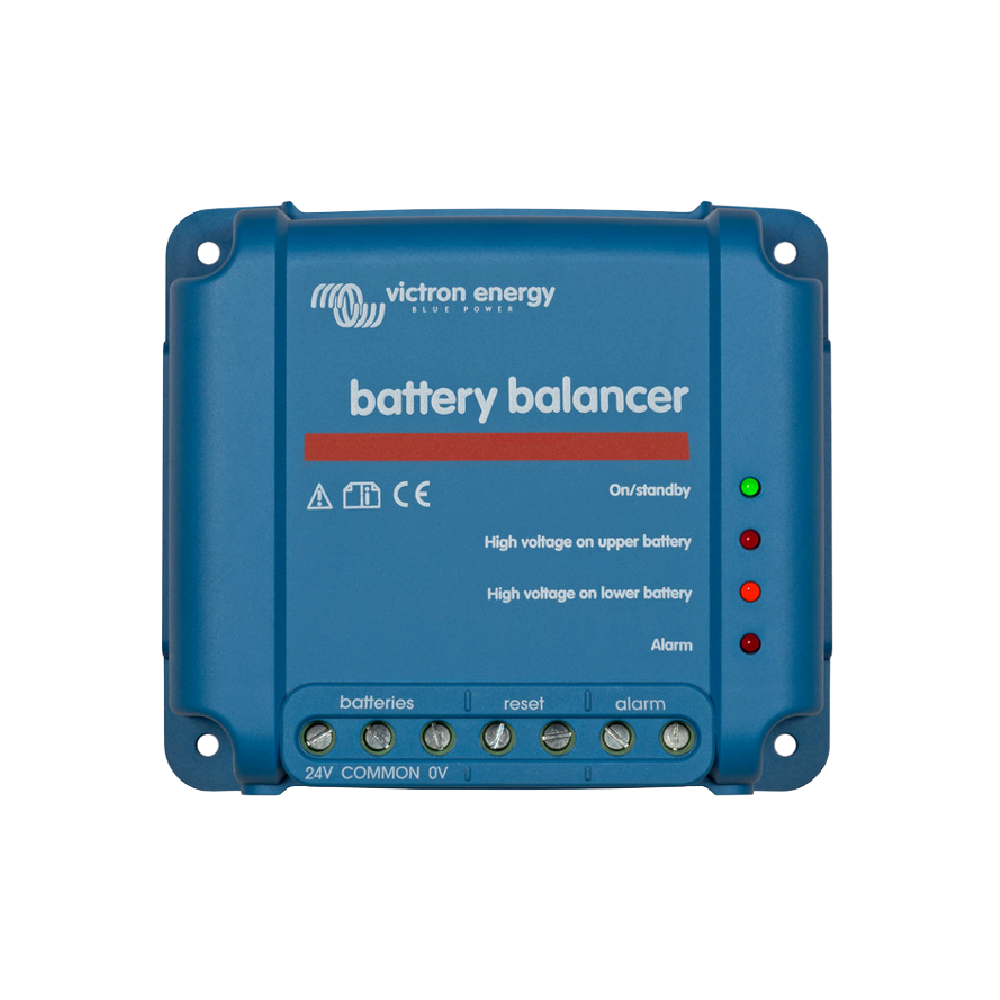

En balanseringsenhet som utjämnar laddningstillståndet mellan två seriekopplade 12V batterier, eller flera kretsar seriekopplade batterier.

När laddningsspänningen i ett 24 V batterisystem når över 24 V kommer  balanseringsenheten att aktiveras och jämföra spänningen över de två seriekopplade batterierna. Balanseringsenheten kommer att belasta batteriet med den högsta polspänning (eller parallellkopplade batterier) med en ström upp till 1 A. Den resulterande skillnaden i laddningsström kommer att säkerställa att batterierna  kommer att nå samma laddningstillstånd.

Vid behov kan flera balanseringsenheter parallellkopplas. En 48 V batteri kan balanseras med 3 balanseringsenheter.
