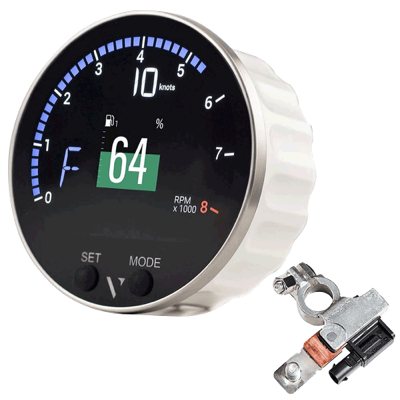

Veratron VMH35 utombordarkit inkl IBS
VMH35 är en multidisplay, 85 mm, med integrerad 10 Hz GNSS-mottagare NMEA 2000 för övervakning av singelmontage (utombordsmotor). Den eleganta glasdisplayen visar ett stort antal kritiska data från båten i ett kompakt format, perfekt för instrumenttavlor, konsoler eller platser med begränsat utrymme. Det här är ett paket med kablage för en utombordsmotor samt med en Veratron (IBS-shunt.
VMH35 har en integrerad NMEA 2000-omvandlare som överför data som bränsle, trim och varvtal till andra skärmar som en plotter. Skärmen har även analoga ingångar för att ta emot motordata från äldre motorer.
En integrerad GNSS-mottagare gör att VMH-35 kan integrera fart, kompass och positionsdata tillsammans med motordata. Veratron IBS-shunten (Intelligent Battery System) används för att övervaka status på batteriet i båten.
VMH35 har ett mineralglass bondat mot färgdisplayen som helt eliminerar imma. Skärmen är helt vattentät (IPx7) och kan användas i solljus.
VMH35 kan visa 30 datatyper inklusive motordata, EcoMode popup, varvtal upp till 8000 rpm med programmerbara övervarvslarm, tanknivåer, batteristatus, positionsdata och fartygsdata. den konfigureras enkelt genom en meny och touchknappar.
Levereras med:
- 1x VMH35 display, B000855
- 1x anslutningskablage, B001066
- 1x IBS-sensor, B000842
- 1x poladapter, B000684

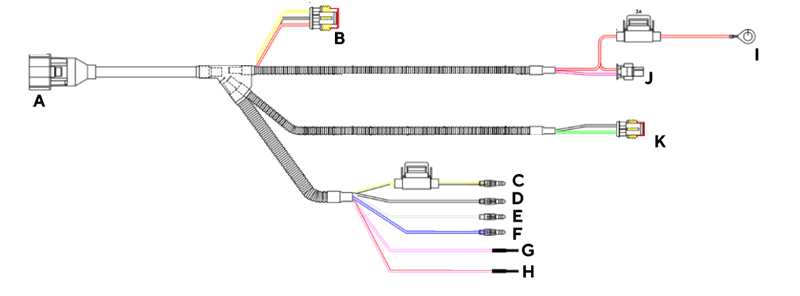

Anslutning
A. VHM35-kontakt
B. EasyLink-kontakt
C. Tändning (gul/svart)
D. Jord (svart)
E. Resistiv signal RES1 för trim (blå)
F. Frekvensingång, varvtal (grå)
G. Larmutgång (vit)
H. Dag/natt-switch (röd/vit)
I. Ringkontakt för batteriplus (med säkring)
J. IBS-sensor
K. Resistiv signal RES2 (bränslenivå)
VMH35 har två års garanti.
Specifikationer
- TFT-display
- 85 mm diameter
- Svart glas med borstad rostfritt stålhölje
- Två silikonknappar
- Integrerad GNSS-mottagare (10 Hz, 72 kanaler)
- Intelligent Battery Sensor (IBS) port
- 6x larm
Tekniska data
Spänning | 9-16 V (12 V) |
Strömförbrukning | < 14 mA |
Användningstemperatur | -20 till +60 °C |
Lagringstemperatur | -30 till +80 °C |
GNSS | Ja, integrerad 10 Hz, 72 kanaler |
Material | Frontglas: mineralglas Hus: rostfritt stål |
Vattentät | IPX7 |
Dimensioner | Yttre Ø: 100 mm Installation Ø: 85 mm Höjd över montering: 10 mm Djup: 54.2 mm |
