Maretron ALM100

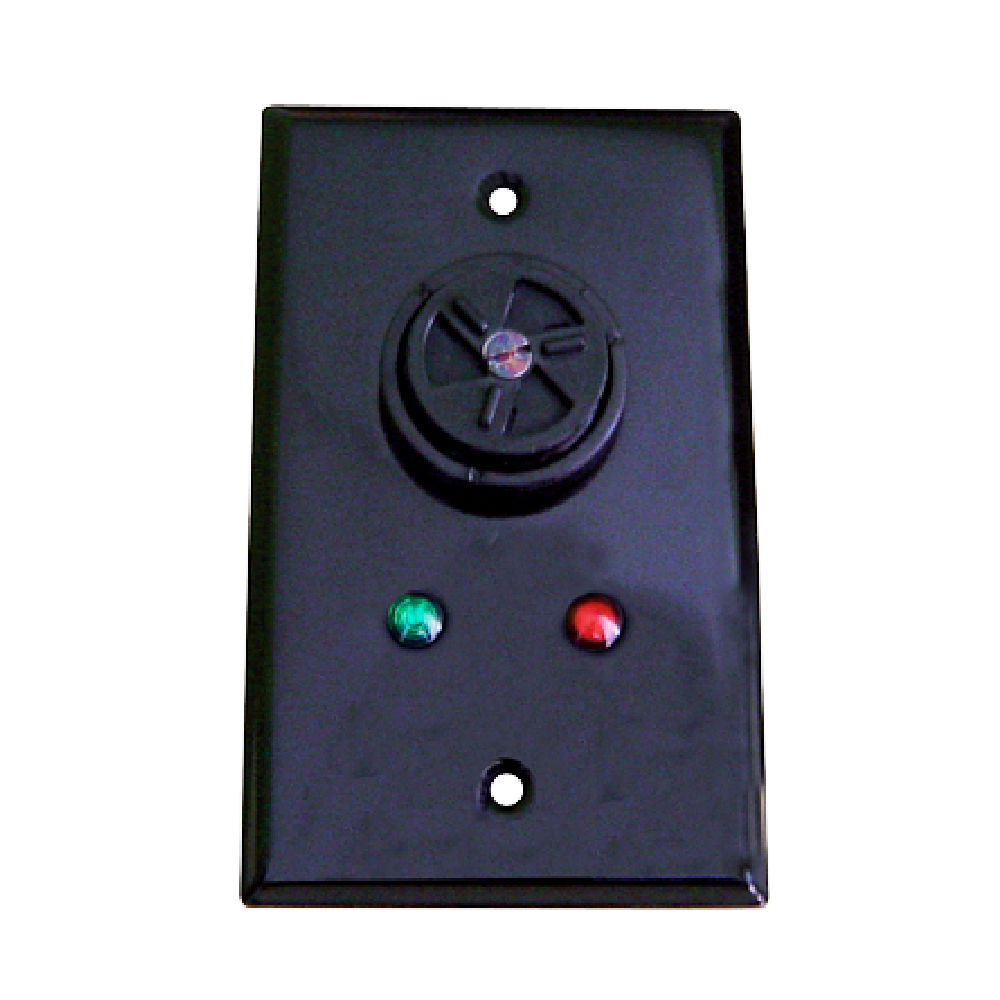

MARETRON ALM100 är en larmmodul som genererar visuella och audiella larm för alla övervakade händelser. Larmmodulen har en extremt hög 105 dB ljudsignal som tillsammans med ett högintensivt rött LED-ljus indikerar ett larmläge. En grön LED indikerar att larmmodulen är i drift. Ljudlarmet kan bestå av upp till 32 st olika förprogrammerade larmmönster för att indikera olika typer av larm. ALM100 kan triggas av larm som genererats av Maretrons N2KView® övervakningsprogram eller av en Maretron-display. Modulem flushmonteras på en yta eller i en valfri låda (ingår ej). Eftersom enheten är helt vattentät kan den även monteras utomhus.
Applikationer
- NMEA 2000®.
- Superstarkt 105dB ljudlarm.
- Högintensivt rött LED visuellt larm.
- Grön status LED-indikator.
- Flushmonteras eller monteras i en box.
- 32 st valbara larmmönster.
- Vattentät för montering inomhus eller utomhus.
Produkter och tillbehör
| Part number | Description |
| ALM100-01 | Alarm Buzzer with Black Cover Plate |
| CP-BK-ALM100 | ALM100 Black Cover Plate |
| CP-WH-ALM100 | ALM100 White Cover Plate |
Specifications
| Parameter | Value | Comment |
| Annunciator Volume | 105 dB SPL | Mechanical Volume Control |
| Annunciator Frequency | 2.9 kHZ |
Certifications
| Standard | Comment |
| NMEA 2000® | Standard Level A |
| Maritime Navigation and Radio Communication Equipment & Systems | IEC 61162-3 |
| Maritime Navigation and Radio Communication Equipment & Systems | IEC 60945 |
| FCC and CE mark | Electromagnetic Compatibility |
NMEA Parameter Group Numbers (PGNs)
| Description | PGN # | PGN Name | Default Rate |
| Periodic Data PGNs | 130824 | Proprietary Alarm Status* | 1 time/second |
| Response to Requested PGNs |
126464 |
PGN List (Transmit and Receive) Product Information Configuration Information |
N/A |
| Protocol PGNs | 059392 059904 060928 065240 126208 |
ISO Acknowledge ISO Reques ISO Address Claim ISO Address Command NMEA |
N/A |
| Maretron Proprietary PGNs | 128720 | Configuration N/A | N/A |
*Future firmware updates will allow the ALM100 to be in conformance with the upcoming NMEA 2000 alarm messaging protocol, once it is defined.
Electrical
| Parameter | Value | Comment |
| Operating Voltage | 9 to 32 Volts DC Voltage | |
| Power Consumption | 100 mA | NMEA 2000 Interface |
| Load Equivalence Number (LEN) | 2 | NMEA 2000® Spec. (1LEN = 50 mA) |
| Reverse Battery Protection | Yes | Indefinitely |
| Load Dump Protection | Yes | Energy Rated per SAE J1113 |
Mechanical
| Parameter | Value | Comment |
| Size | 2.75” x 4.50” x 2.00” (70mm x 114mm x 51mm) | Including wall plate – Mounts in standard single-gang electrical |
| Weight | 13 oz. (368.5g) |
Environmental
| Parameter | Value |
| IEC 60945 Classification | Exposed |
| Degree of Protection | IP67 |
| Operating Temperature | -25°C to 55°C |
| Storage Temperature | -40°C to 70°C |
| Relative Humidity | 93%RH @40° per IEC60945-8.2 |
| Vibration | 2-13.2Hz @ ±1mm, 13.2-100Hz @ 7m/s2 per IEC 60945-8.7 |
| Rain and Spray | 12.5mm Nozzle @ 100liters/min from 3m for 30min per IEC 60945-8.8 |
| Solar Radiation | Ultraviolet B, A, Visible, and Infrared per IEC 60945-8.10 |
| Corrosion (Salt Mist) | 4 times 7 days @ 40°C, 95%RH after 2 hour Salt Spray Per IEC 60945-8.12 |
| Electromagnetic Emission | Conducted and Radiated Emission per IEC60945-9 |
| Electromagnetic Immunity | Conducted, Radiated, Supply, and ESD per IEC 60945-10 |
| Safety Precautions | Dangerous Voltage, Electromagnetic Radio Frequency per IEC 60945-12 |
