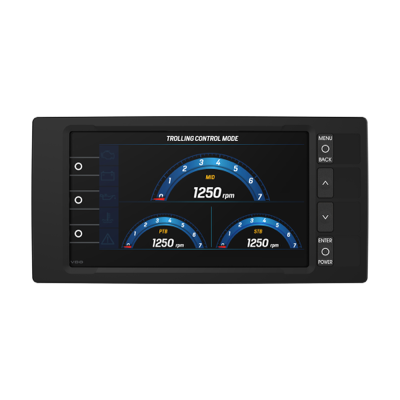

Veratron OceanLink 7" TFT-display
OCEANLINK 7" TFT-display är gjorda för övervakning av motordata från singel- eller dubbelmontage, samt visning av navigationsdata. Den ljusstarka (800 cd) skärmen är optiskt bondad, med tåligt mineralglas, tillverkad med IPS-teknik. Skärmen är mycket tålig, klassad enligt IPX7 och kan användas i -20°C till +70°C.
Skärmen har fyra tryckknappar, och tre pekknappar för enkel bläddring av visningslägena. Tack vare analoga ingångar, J1939 samt NMEA 2000, kan skärmen visa motordata från i stort sett alla motorer på marknaden. Skärmen omvandlar data från analoga signaler eller J1939 till NMEA 2000 och fungerar även som en master, vilket innebär att det går att ansluta satellitinstrument via EasyLink.
Två videoingångar kan användas för att visa t.ex. en motorrumskamera och en backkamera.
Exempel på skärmvisning
Dimensioner och anslutningar
Skärmen monteras infälld i en panel, och fixeras med fyra skruvar under ramen.

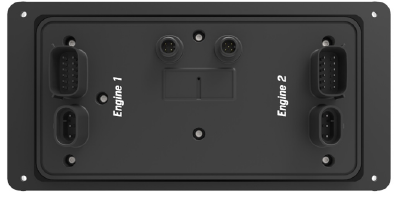

På baksidan finns anslutning till NMEA 2000, EasyLink, analoga ingångar, J1939 samt video. Vid dubbla motorer ansluts varsin motor till respektive ingång.
Analoga ingångar
De analoga ingångarna är:
- 2x varvtal 0-4 kHz.
- 6x resistiva givare 0-400 Ω.
- 2x strömgivare 4-20 mA.
- 3x spänningsgivare 0-5V.
- 2x video.
Analoga givare som stödjs är:
- Trimgivare, 10-167 Ω.
- Färskvattengivare 3-180 Ω.
- Bränslenivå, 3-80 Ω / 240 - 33 Ω.
- Rodervinkel, 10-180 Ω / 5-90 Ω.
- Oljetryck, 10-184 Ω.
- Transmissionstryck, 10-184 Ω.
- Turbotryck, 10-184 Ω.
- Kylvattentemperatur
- Motortemperatur.
Kalibrering kan göras för alla givare mellan 0-400 Ω.
Upp till 16 EasyLink satellitsystem kan anslutas till en skärm.
Skärmen kan även kontrollera en MediaBox (radio/USB/Bluetooth-streamning) som är ansluten via NMEA 2000.
J1939
Skärmen kan visa data från J1939 och fungerar även som en gateway och skickar data på NMEA 2000. Följande data stöds.
Larm
För varje analog sensor är det möjligt att ställa ett larm. En extern summer kan aktiveras när larmet är aktivt. Larmet skickas även till NMEA 2000-nätverket. Om larmet är aktiveras kan det pausas med en knapp eller från en annan OceanLink-enhet på nätverket. Larm kan också tas emot från J1939 samt från NMEA 2000. Det finns även en ingång för externa signaler, tex en nivågivare, dörr eller liknande.
