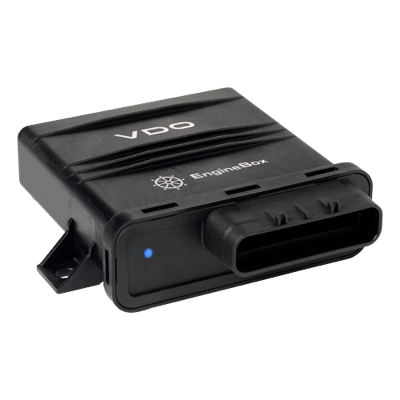

Veratron Engine box (dual engine)
VERATRON ENGINEBOX gör det mögligt att övervaka motordata från en mekanisk motor med analoga givare och/eller en elektronisk motor med SAE J1939, på en plotter eller display som klarar NMEA 2000 motordata. Boxen är extremt robust (ISO 8846:1990) och kan monteras i ett motorrum. En anslutningskabel ingår som kopplas till respektive givare.
Egenskaper
- Finns i två varianter för en eller två motorer.
- 8x analoga ingångar:
- 1x 0-4 kHz RPM varvtalsingång (2x RPM på varianten för dubbla motorer).
- 4x 0-400Ω (8x på varianten för dubbla motorer).
- 2x 4-20 mA.
- 1x 0 - 5V (2x på varianten för dubbla motorer).
- 1x digitala ingång J1939 (2x på varianten med dubbla motorer).
- 1x NMEA 2000.
- Temperaturområde -25°C till +70°C.
- Programmeras med Veratron/VDO Configuration tool från en dator.
- 12/24V.
- IPX9k-f.
- Skyddad från att antända lättantändliga gaser.
Exempel på anslutning (varianten för dubbla motorer)
Anslutningskontakt
Konfigurering
EngineBox konfigureras med hjälp av Veratron Diagnostic Tool, NMEA 2000 till USB-gateway (tillbehör), som ansluts till NMEA 2000, och en dator med programmet Veratron Configuration Tool.
SAE J1939 till NMEA 2000
EngineBox kan läsa data från motorer med J1939 CANBus. Data som stödjs omvandlas till NMEA 2000 med det motorinstansnummer som programmerats med hjälp av kofigurationsverktyget. Separata J1939-nätverk krävs för varje motor. J1939 larm kan även skickas till NMEA 2000.
En konfigurationsfil kan sparas och användas på andra installationer.
Analoga data till NMEA 2000
Varje analog ingång kan konfigureras enkelt. Ingången identifieras av ett PIN-nummer och färg på ledningen. I konfigurationsverktyget väljs vilken typ av sensor som är inkopplad (t.ex. bränsle, trim, roder, tank, tryck, temperatur mm). Det är också möjligt att kalibrera givaren genom en enkel tabell.
EngineBox stödjer en eller två varvtalsgivare (beroende på variant). Pulsen kan konfigureras genom konfigurationsverktyget. Där kan även motortimmar aktiveras och sändas till NMEA 2000.
När givarna installeras går det även att se realtidsdata för att enkelt kunna konfigurera eller felsöka givare.
Specifikationer
|
Electrical Parameter |
Comment |
Comment |
|
Operating Voltage |
9 - 32V |
DC Voltage |
|
Power Consumption |
< 150mA |
From Battery |
|
Load Equivalence Number |
2 |
NMEA2000 Spec. (1 LEN = 50mA) |
|
Reverse Battery Protection |
Yes |
Indefinitely |
|
Load Dump Protection |
Yes |
|
Parameter |
Value |
|
|
IEC60945 Classification |
Protected |
|
|
Degree of Protection |
IPX9k-f based on IEC60529 |
|
|
Operating Temperature |
-25°C to 70°C |
|
|
Storage Protection |
-40°C to 85°C |
|
|
Relative Humidity |
93%RH @40° per IEC 60945 |
|
|
Vibration |
2-13.2Hz @±1mm, 13.2-100Hz @ 7m/s2 per IEC 60945 |
|
|
Rain & Spray |
IEC60945: IPx6 extended |
|
|
Solar Radiation |
Ultraviolet B, A, Visible and Infrared per IEC60945 |
|
|
Corrosion (Salt Mist) |
4 times 7 days @ 40°C, 95%RH after 2 hour Salt Spray Per IEC60945 |
|
|
Electromagnetic Emission |
Conducted and radiated Emission per IEC60945 |
|
|
Electromagnetic Immunity |
Conducted, Radiated, Supply and ESD per IEC60945 |
|
|
Safety Precautions |
Dangerous Voltage, Electromagnetic Radio frequency per IEC 60945 |
|
