Veratron OceanLink strömmätare -150/+150A, satellit

1.000,00 kr
Artikelnummer: A2C1349650001
EAN: 7640178721388
Enhet: Styck
Logga in för att se lagersaldo

KORT BESKRIVNING

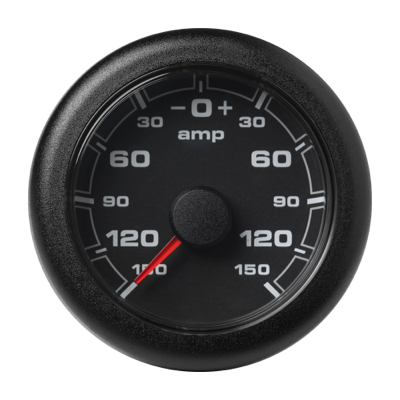

OceanLink strömmätare -150/+150A, ø52 mm, svart, satellitinstrument via masterenhet.

VERATRON OCEANLINK instrumentserie fungerar både som instrument och en gateway mellan analoga signaler och/eller J1939 till NMEA 2000. Huvuddata (t.ex. varvtal) visas i masterinstrumentet och i en LCD-skärm på masterinstrumentet visas data från andra givare. Instrumentet fungerar som en masterenhet och andra satellitinstrument kan anslutas i serie genom en EasyLink-anslutning.

easylink

oceanlink diagram

Gemensamma egenskaper för masterinstrument
  • 85 mm diameter.
  • Marin canbus (J1939/NMEA 2000).
  • Flexibel design med dubbelt glas för panelmontering.
  • Plug & Play.
  • Kompatibel med Volvo Penta och MAN-instrument.
  • IPX7-klassning från fronten och IPX5 baktill.
  • Omvandlar från analogt/J1939 till NMEA 2000.
  • LCD-skärm med 128x32 pixlar.
  • Finns i svart eller vit färg.
  • Andra satellitinstrument kan anslutas via EasyLink, tex trim, temp, tryck m.fl.
Gemensamma egenskaper för satellitinstrument
  • 52 mm diameter.
  • IPX5-klassning från fronten.
  • Finns för olika datavärden (trim, temperatur, bränsle m.fl.).
  • Ansluts via EasyLink (tillbehör).
  • Upp till 16 satellitinstrument kan anslutas via EasyLink till ett masterinstrument.
  • Finns i svart eller vit färg.
Innehåll LCD-skärm hos masterinstrument

Den inbyggda LCD-skärmen kan visa ett antal data från lokala analoga givare eller från J1939/NMEA 2000. Informationen anpassas från en inställningsmeny. Vid start visas senast visade data.

LCD forklaring

LCD visning

Analoga ingångar hos masterinstrument

Masterinstrumentet stödjer ett antal analoga givare och kalibreringar.

Sensor

Standard konfiguration

Valbar kalibrering (3 punkter)

Trim

10 – 167 Ω

Yes – Up / Center / Down

Fresh Water level

3 – 180 Ω

Yes – 0% / 50% / 100%

Fuel level

3 – 180 Ω / 240 – 33 Ω

Yes – 0% / 50% / 100%

Rudder Angle

10 – 180 Ω / 5 – 90 Ω

Yes – STBD / Center / PORT

Engine Oil Press

10 – 184 Ω

No

Transmission Oil Press

10 – 184 Ω

No

Boost Press

10 – 184 Ω

No

Engine Coolant Temp



No

Engine Oil Temp



No

Omvandlare J1939 till NMEA 2000 hos masterinstrument

Masterinstrumenten kan läsa följande meddelanden och omvandlar dessa till NMEA 2000, med motorinstansen som väljs i inställningsmenyn. En J1939-bus behövs per motor.

J1939 support

Larmfunktion hos masterinstrument

För varje analog givare som är ansluten till instrumentet går det att ställa ett larm via inställningsmenyn. Den externa summerutgången kan aktiveras när larmet är aktivt. Larmet skickas även till NMEA 2000. Ett aktivt larm kan pausas med ett tryck på instrumentet. Larm från J1939 och NMEA 2000 stödjs också.

Produkten är en beställningsvara. Vi återkommer med aktuell leveranstid efter att beställning har genomförts. Beställningsvaror omfattas inte av returrätt, och handpenning kan behöva erläggas innan produkten beställs av oss. Om ordern inte slutförs kan handpenningen förbrukas.

Kontakta oss för mer information.
